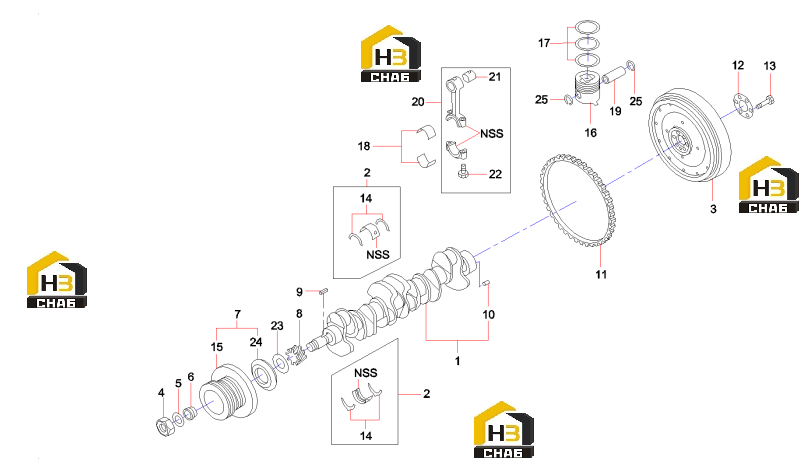

Система коленчатого вала 60032438

← Система распределительного вала 60032440 Крышка газораспределения и корпус маховика 60032442 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crankshaft

Каталожный номер:B229900004400

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve

Каталожный номер:B219900000001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flywheel

Каталожный номер:B229900004239

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:B229900004821

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:B229900004630

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sleeve

Каталожный номер:B229900004494

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pulley

Каталожный номер:B229900004379

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear

Каталожный номер:B221801000033

Комплект:1

Примечание:

№ на схеме:9

Наименование:Key

Каталожный номер:B229900004338

Комплект:1

Примечание:

№ на схеме:10

Наименование:Key

Каталожный номер:B229900004341

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gear

Каталожный номер:B221801000031

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:B229900004597

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:B229900004960

Комплект:6

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:B229900004591

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pulley

Каталожный номер:B229900004380

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston

Каталожный номер:B229900003123

Комплект:6

Примечание:

№ на схеме:17

Наименование:Ring, piston

Каталожный номер:B210437000001

Комплект:6

Примечание:

№ на схеме:18

Наименование:Shell, connecting rod bearing

Каталожный номер:B221500000286

Комплект:6

Примечание:

№ на схеме:19

Наименование:Dowel, piston

Каталожный номер:B229900003124

Комплект:6

Примечание:

№ на схеме:20

Наименование:Conrod GP

Каталожный номер:B229900003128

Комплект:6

Примечание:

№ на схеме:21

Наименование:Sleeve

Каталожный номер:B229900004492

Комплект:6

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:B229900004938

Комплект:12

Примечание:

№ на схеме:23

Наименование:Slinger, oil

Каталожный номер:B229900004410

Комплект:1

Примечание:

№ на схеме:24

Наименование:Slinger, oil

Каталожный номер:B229900004412

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring

Каталожный номер:B229900004329

Комплект:12

Примечание:
