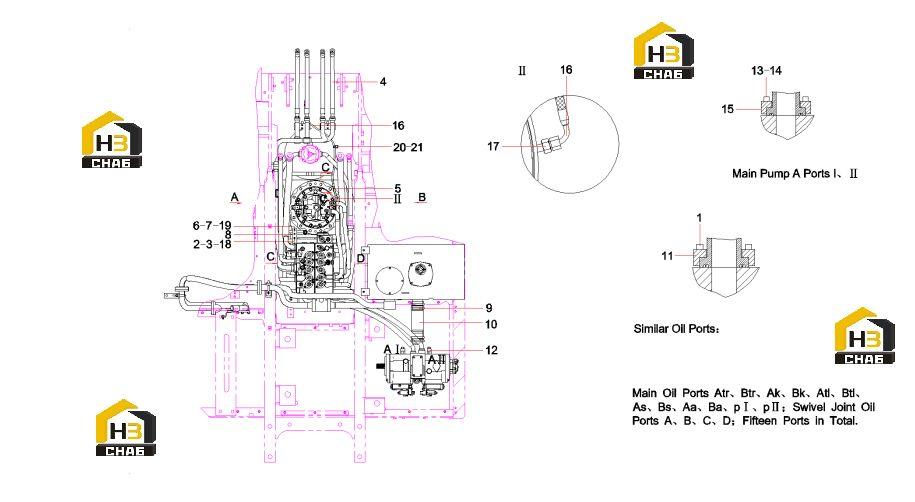

Система гидравлическая (часть 2) 12781872

← Система гидравлическая (часть 1) 12781872 Система гидравлическая (часть 3) 12781872 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:86

Примечание:

№ на схеме:2

Наименование:U-bolt

Каталожный номер:11160698

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103002294

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt M20x60GB5783 10.9

Каталожный номер:A210111000062

Комплект:13

Примечание:

№ на схеме:6

Наименование:U-bolt

Каталожный номер:11539392

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:11539370

Комплект:1

Примечание:

№ на схеме:9

Наименование:T-type anchor ear

Каталожный номер:A229900004506

Комплект:4

Примечание:

№ на схеме:10

Наименование:Suction hose

Каталожный номер:12841180

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:32

Примечание:

№ на схеме:12

Наименование:Sensor, pressure

Каталожный номер:B240600000116

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:14

Наименование:Screw M12x45GB70.1 12.9

Каталожный номер:A210204000227

Комплект:8

Примечание:

№ на схеме:15

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:
