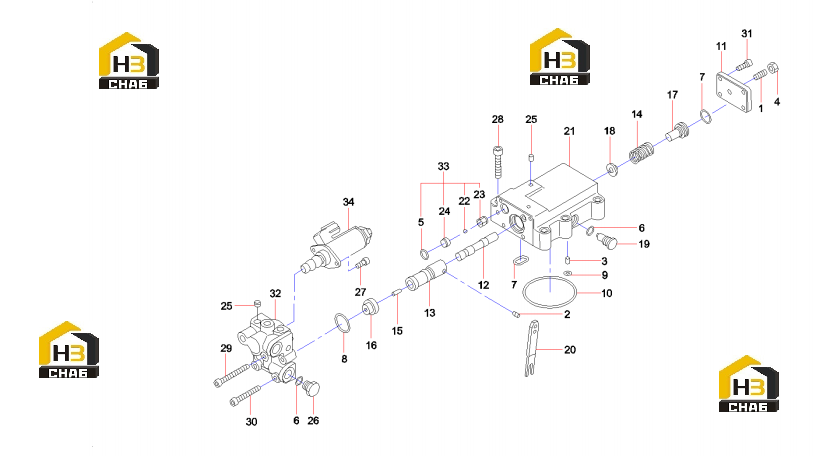

Регулятор 60193167

← Насос 60000735 Бак гидравлический 12781596 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:60118638

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin

Каталожный номер:60118639

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:60008546

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:60118637

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:60008698

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60008697

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60008702

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210609000036

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60008708

Комплект:5

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60008694

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:60118625

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plunger

Каталожный номер:60118643

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sleeve, valve

Каталожный номер:60118631

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:60193177

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:60118636

Комплект:1

Примечание:

№ на схеме:16

Наименование:Support

Каталожный номер:60118640

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rod, adjusting

Каталожный номер:60155069

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal

Каталожный номер:60118630

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:60118634

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lever

Каталожный номер:60118644

Комплект:1

Примечание:

№ на схеме:21

Наименование:Body, machine

Каталожный номер:60118627

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ball, steel

Каталожный номер:60119019

Комплект:2

Примечание:

№ на схеме:23

Наименование:Seat, valve

Каталожный номер:60118635

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal

Каталожный номер:60118629

Комплект:2

Примечание:

№ на схеме:25

Наименование:Setscrew

Каталожный номер:60008728

Комплект:9

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:60008724

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:60150556

Комплект:2

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:60150559

Комплект:6

Примечание:

№ на схеме:29

Наименование:Screw M6x40GB70.1 10.9

Каталожный номер:A210204000217

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:60018102

Комплект:4

Примечание:

№ на схеме:31

Наименование:Screw, socket head

Каталожный номер:60038565

Комплект:4

Примечание:

№ на схеме:32

Наименование:Body, machine

Каталожный номер:60118626

Комплект:1

Примечание:

№ на схеме:33

Наименование:Valve GP, check

Каталожный номер:60119020

Комплект:2

Примечание:

№ на схеме:34

Наименование:Valve, reducing, proportional

Каталожный номер:60081917

Комплект:1

Примечание:
