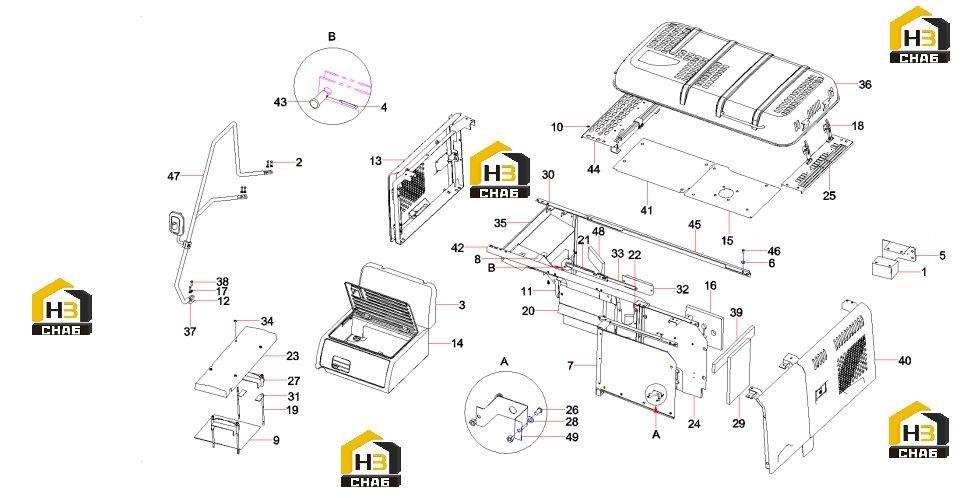

Обвес каркаса экскаватора 12776292

← Схема электрическая кондиционера 10473304 Пластины защитные платформы 12776292 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, start relay

Каталожный номер:11673094

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:3

Наименование:Trim cover SY200E.1.6.11

Каталожный номер:12908471

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:5

Наименование:Plate, mounting, relay

Каталожный номер:11673003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12GB96.1

Каталожный номер:-

Комплект:106

Примечание:Modification or other

№ на схеме:7

Наименование:Partition AS, front, left

Каталожный номер:12720635

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate, sealing

Каталожный номер:11436895

Комплект:1

Примечание:

№ на схеме:9

Наименование:Battery rubber pad SY205.1.6-63

Каталожный номер:12569035

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 12GB97.1

Каталожный номер:-

Комплект:17

Примечание:Modification or other

№ на схеме:11

Наименование:Weldment, angle plate

Каталожный номер:11433418

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:8

Примечание:

№ на схеме:13

Наименование:Door GP, right

Каталожный номер:12698255

Комплект:1

Примечание:

№ на схеме:14

Наименование:Battery Box Assy SY200E.1.6.10

Каталожный номер:12908466

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:12720620

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sponge, partition

Каталожный номер:12739495

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:18

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:19

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:20

Наименование:Partition, right, engine

Каталожный номер:11590108

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:22

Наименование:Partition, left, engine

Каталожный номер:A810502012314

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover, waterproof

Каталожный номер:11593615

Комплект:1

Примечание:

№ на схеме:24

Наименование:Partition, air cleaner

Каталожный номер:12349854

Комплект:1

Примечание:

№ на схеме:25

Наименование:Coverplate, rear, upper left

Каталожный номер:12698520

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M8x16GB818

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:27

Наименование:Bracket, battery

Каталожный номер:11592622

Комплект:2

Примечание:

№ на схеме:28

Наименование:Washer 8GB97.1

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:29

Наименование:Sponge, noise-absorption

Каталожный номер:12698195

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bracket, rear, right

Каталожный номер:11270563

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:32

Наименование:Board, connecting

Каталожный номер:A810502019117

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:34

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:35

Наименование:Partition, upper, main pump

Каталожный номер:11432489

Комплект:1

Примечание:

№ на схеме:36

Наименование:Engine hood GP

Каталожный номер:11433799

Комплект:1

Примечание:

№ на схеме:37

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:38

Наименование:Bolt M12x40GB5783 10.9

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:39

Наименование:Sponge, bottom

Каталожный номер:A820699000269

Комплект:1

Примечание:

№ на схеме:40

Наименование:Door GP, left

Каталожный номер:12698196

Комплект:1

Примечание:

№ на схеме:41

Наименование:Coverplate, middle

Каталожный номер:12291817

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bracket

Каталожный номер:12049797

Комплект:1

Примечание:

№ на схеме:43

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:44

Наименование:Coverplate, rear, upper right

Каталожный номер:12780874

Комплект:1

Примечание:

№ на схеме:45

Наименование:Bracket

Каталожный номер:A810502015324

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:148

Примечание:

№ на схеме:47

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:48

Наименование:Sponge

Каталожный номер:A820699001198

Комплект:1

Примечание:

№ на схеме:49

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:
