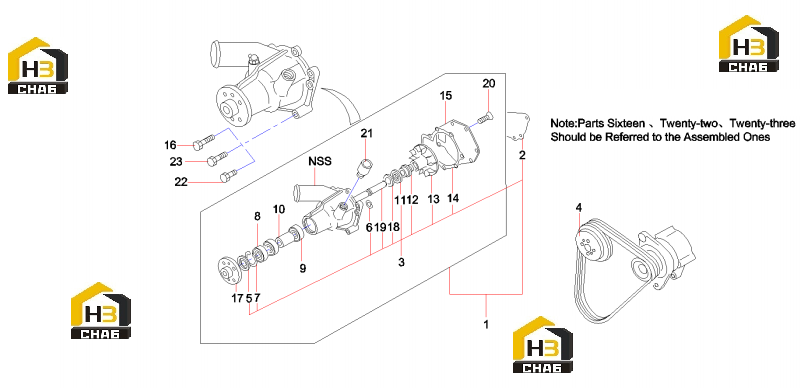

Насос водяной 60032429

← Система сапуна 60032416 Термостат и его корпус 60032434 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump, water

Каталожный номер:B220302000010

Комплект:1

Примечание:

№ на схеме:2

Наименование:Shim

Каталожный номер:B230101001231

Комплект:1

Примечание:

№ на схеме:3

Наименование:Service Kit

Каталожный номер:B229900005050

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pulley

Каталожный номер:B229900004381

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring

Каталожный номер:B229900004328

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, snap

Каталожный номер:B229900004356

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, snap

Каталожный номер:B229900004355

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:B221500000493

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:B221500000492

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:B229900004702

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, oil

Каталожный номер:B230101001794

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal

Каталожный номер:B229900004383

Комплект:1

Примечание:

№ на схеме:13

Наименование:Impeller

Каталожный номер:B229900004444

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:B229900004566

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:B229900004260

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:B229900004178

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seat

Каталожный номер:B229900004481

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:B229900004588

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft

Каталожный номер:B229900004469

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:B229900004788

Комплект:3

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:B229900004744

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:B229900004908

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60007920

Комплект:2

Примечание:
