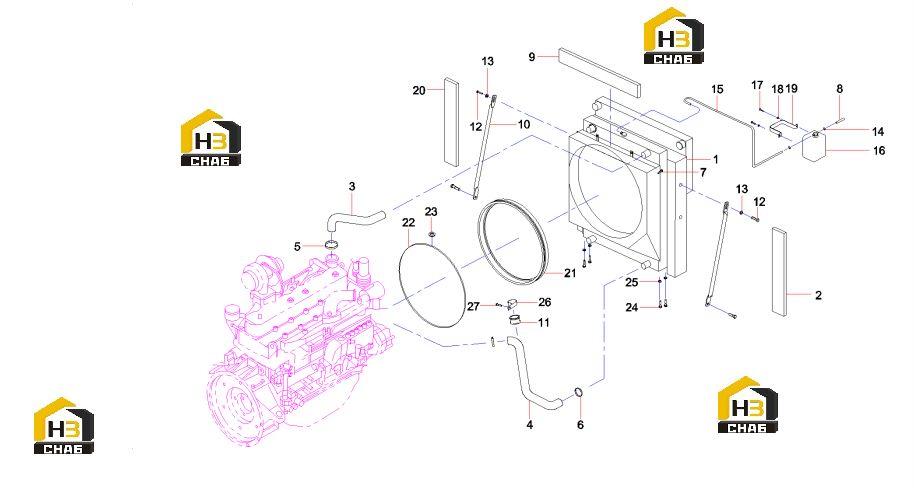

Корпус радиатора 12754028

← Система выхлопная 12766815 Радиатор 60191967 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator

Каталожный номер:60191967

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal, RH

Каталожный номер:A820699001248

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, radiator, upper

Каталожный номер:12691175

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe, lower

Каталожный номер:12588734

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose clamp

Каталожный номер:60219320

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose clamp

Каталожный номер:60219321

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pintle

Каталожный номер:11961759

Комплект:12

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sponge, upper

Каталожный номер:12588742

Комплект:1

Примечание:

№ на схеме:10

Наименование:Brace

Каталожный номер:A820301017617

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:16GB97.1

№ на схеме:14

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:A820606030372

Комплект:1

Примечание:

№ на схеме:16

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal, RH

Каталожный номер:A820699001249

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover, rubber

Каталожный номер:A820606011232

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:A229900005171

Комплект:1

Примечание:

№ на схеме:23

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:5

Примечание:

№ на схеме:26

Наименование:Clip, hose

Каталожный номер:A820101213068

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:
