Комплектующие насоса 60081915

← Насос плунжерный 60123319 Насос 60000735 →

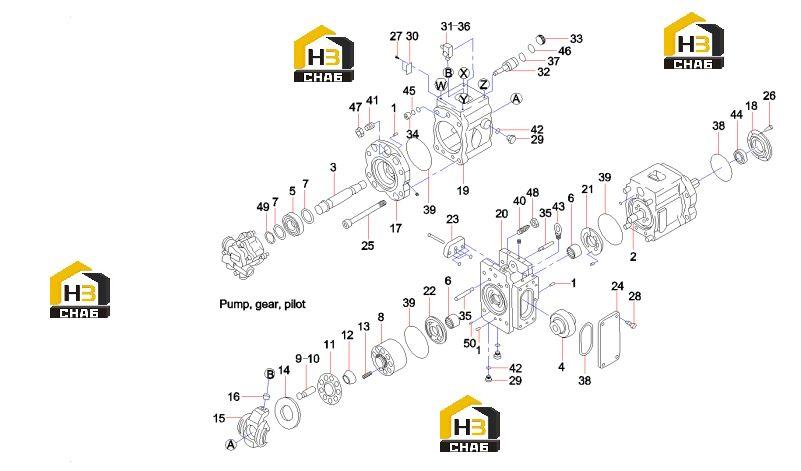

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:60008878

Комплект:4

Примечание:

№ на схеме:2

Наименование:Sprocket

Каталожный номер:60008528

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sprocket

Каталожный номер:60008527

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear

Каталожный номер:60008492

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing, front

Каталожный номер:60006940

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bearing

Каталожный номер:60008726

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:60008582

Комплект:4

Примечание:

№ на схеме:8

Наименование:Body, cylinder, main pump

Каталожный номер:B229900005459

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plunger

Каталожный номер:60008519

Комплект:18

Примечание:

№ на схеме:10

Наименование:Slipper

Каталожный номер:60008517

Комплект:18

Примечание:

№ на схеме:11

Наименование:Bracket

Каталожный номер:60008516

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bushing, spherical

Каталожный номер:B229900005452

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60008545

Комплект:18

Примечание:

№ на схеме:14

Наименование:Plate, shoe

Каталожный номер:B229900005449

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plate, swash

Каталожный номер:B229900005455

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:60008732

Комплект:2

Примечание:

№ на схеме:17

Наименование:Support, swash plate

Каталожный номер:B229900005456

Комплект:2

Примечание:

№ на схеме:18

Наименование:Coverplate, bearing

Каталожный номер:60008531

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pump body

Каталожный номер:60039298

Комплект:2

Примечание:

№ на схеме:20

Наименование:Casing, oil distribution

Каталожный номер:60039372

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tray, oil distribution

Каталожный номер:60093151

Комплект:1

Примечание:

№ на схеме:22

Наименование:Tray, oil distribution

Каталожный номер:60151387

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:60008550

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover

Каталожный номер:60008511

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt, hexagon

Каталожный номер:60008543

Комплект:8

Примечание:

№ на схеме:26

Наименование:Screw, socket head

Каталожный номер:60039371

Комплект:4

Примечание:

№ на схеме:27

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60008717

Комплект:4

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:60008725

Комплект:4

Примечание:

№ на схеме:30

Наименование:Nameplate

Каталожный номер:60038547

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:60008530

Комплект:2

Примечание:

№ на схеме:32

Наименование:Piston

Каталожный номер:60008518

Комплект:2

Примечание:

№ на схеме:33

Наименование:Plate, retaining

Каталожный номер:60008521

Комплект:2

Примечание:

№ на схеме:34

Наименование:Plate, retaining

Каталожный номер:60008542

Комплект:2

Примечание:

№ на схеме:35

Наименование:Sleeve

Каталожный номер:60008501

Комплект:2

Примечание:

№ на схеме:36

Наименование:Pin

Каталожный номер:60008549

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-ring

Каталожный номер:60008693

Комплект:2

Примечание:

№ на схеме:38

Наименование:O-ring

Каталожный номер:60008695

Комплект:2

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:60008691

Комплект:4

Примечание:

№ на схеме:40

Наименование:Stud

Каталожный номер:60008544

Комплект:2

Примечание:

№ на схеме:41

Наименование:Stud

Каталожный номер:60008742

Комплект:2

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:60008705

Комплект:4

Примечание:

№ на схеме:43

Наименование:Eyebolt

Каталожный номер:60038330

Комплект:2

Примечание:

№ на схеме:44

Наименование:Seal, oil

Каталожный номер:60151388

Комплект:1

Примечание:

№ на схеме:45

Наименование:Ring, retaining

Каталожный номер:60039326

Комплект:2

Примечание:

№ на схеме:46

Наименование:Ring, retaining

Каталожный номер:60039325

Комплект:2

Примечание:

№ на схеме:47

Наименование:Nut, hex

Каталожный номер:60038452

Комплект:2

Примечание:

№ на схеме:48

Наименование:Nut, hex

Каталожный номер:60039359

Комплект:2

Примечание:

№ на схеме:49

Наименование:Ring, retainer

Каталожный номер:60008723

Комплект:2

Примечание:

№ на схеме:50

Наименование:Pin

Каталожный номер:60008737

Комплект:2

Примечание:
