Соединения трубопровода бортовых редукторов 12702378

Соединения трубопровода бортовых редукторов 12702378

← Система гусениц 12702378 Демпфер поворотной платформы 10398371 →

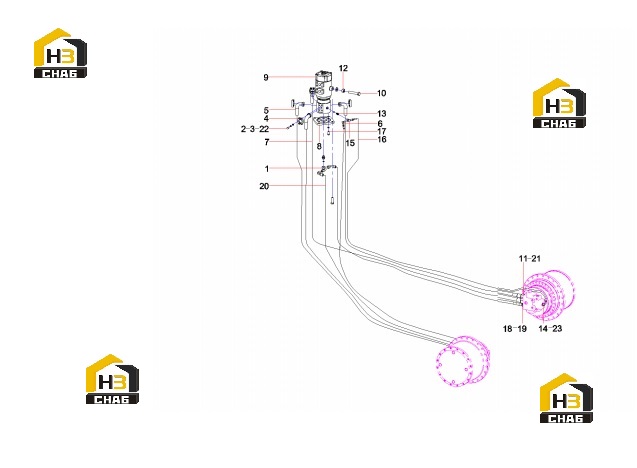

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector, pipe
Каталожный номер:B210780000413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:A210204000354
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210433000016
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Flange, split
Каталожный номер:B210780000244
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:B230103002701
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:B230103003016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate, transition
Каталожный номер:A820101212141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Center Swivel Joint
Каталожный номер:60211869
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210110000233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector G1-M36
Каталожный номер:A820205000834
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT M20 GB6170-00 10
Каталожный номер:A210307000029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector
Каталожный номер:A820205000844
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector, pipe
Каталожный номер:B210780000172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose
Каталожный номер:B230103002473
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:A210111000212
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector
Каталожный номер:A820205000843
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-ring
Каталожный номер:B230101000090
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose
Каталожный номер:B230103000284
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-ring
Каталожный номер:B230101000050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:washer
Каталожный номер:A210401000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:One-Way Throttle
Каталожный номер:60203001
Комплект:2
Примечание:
