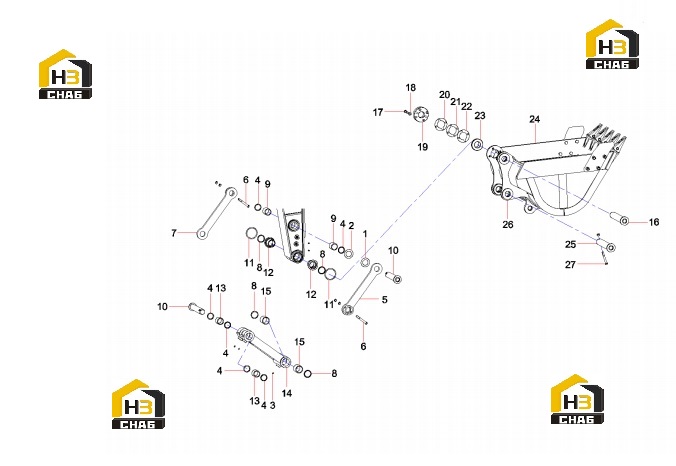

Комплектующие ковша 12708901

← Рукоять стрелы 12708901 Трубопровод стрелы 12708891 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:A820102010381

Комплект:4

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:A820102010382

Комплект:2

Примечание:

№ на схеме:3

Наименование:Butter mouth

Каталожный номер:B229900000686

Комплект:8

Примечание:

№ на схеме:4

Наименование:DSI-ring, dustproof

Каталожный номер:B230101000623

Комплект:6

Примечание:

№ на схеме:5

Наименование:Rocker, right

Каталожный номер:11267239

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M20x160 GB5782 10.9

Каталожный номер:A210110000300

Комплект:2

Примечание:

№ на схеме:7

Наименование:Rocker, left

Каталожный номер:11267246

Комплект:1

Примечание:

№ на схеме:8

Наименование:DLI-ring, dustproof

Каталожный номер:60055872

Комплект:4

Примечание:

№ на схеме:9

Наименование:Sleeve, shaft

Каталожный номер:A820202002975

Комплект:2

Примечание:

№ на схеме:10

Наименование:Roll, pin

Каталожный номер:10988373

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210608000108

Комплект:2

Примечание:

№ на схеме:12

Наименование:Sleeve, shaft

Каталожный номер:11744971

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sleeve, shaft

Каталожный номер:A820202002976

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rod, connecting

Каталожный номер:11559487

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, shaft

Каталожный номер:10989145

Комплект:2

Примечание:

№ на схеме:16

Наименование:Roll, pin

Каталожный номер:11904437

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:A210111000221

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:11904436

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:11904433

Комплект:4

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:11904434

Комплект:4

Примечание:

№ на схеме:22

Наименование:Shim

Каталожный номер:11904435

Комплект:4

Примечание:

№ на схеме:23

Наименование:Sleeve

Каталожный номер:11016610

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bucket 1.12

Каталожный номер:12055429

Комплект:1

Примечание:

№ на схеме:25

Наименование:Roll, pin

Каталожный номер:10988337

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:A820102010387

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210110000347

Комплект:1

Примечание:
