Узел рукояти 11416881

Узел рукояти 11416881

← Узел стрелы 11416881 Узел ковша 11416881 →

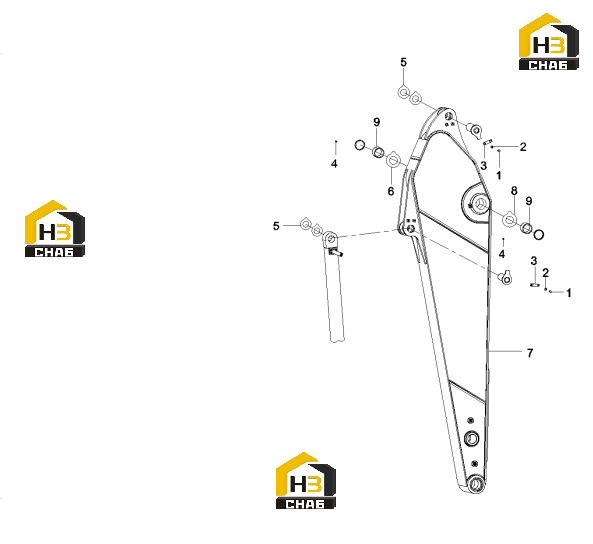

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:A210111000202
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210405000001
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate
Каталожный номер:A820101119187
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fitting, grease
Каталожный номер:B229900000686
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Gasket, resin
Каталожный номер:11041905
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Gasket, resin
Каталожный номер:11251492
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Arm
Каталожный номер:-
Комплект:1
Примечание:Modification or other
0 ₽
шт
№ на схеме:8
Наименование:ME-2-ring, dustproof
Каталожный номер:B230101000464
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve, shaft
Каталожный номер:11016612
Комплект:2
Примечание:
