Устройство поворотной платформы 12257089

← Компоненты основные экскаватора sy235c9 12253628 Трубопровод гидравлической системы 11660048 →

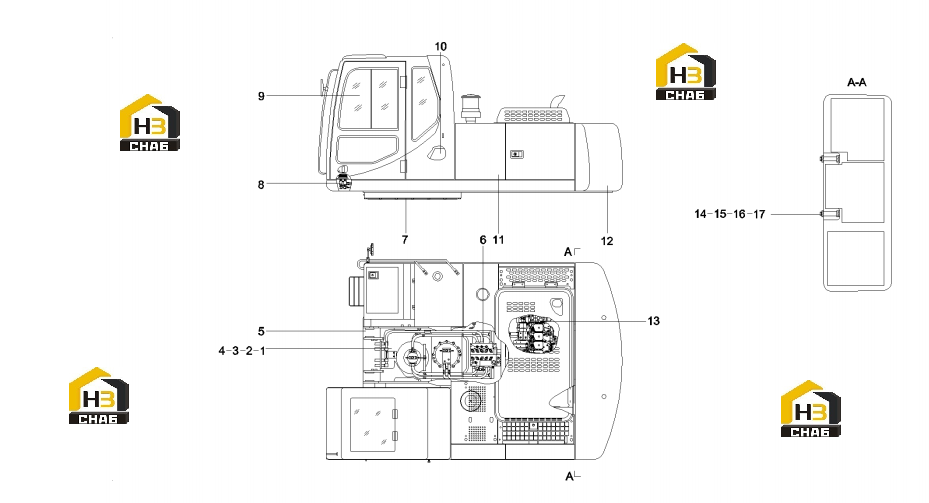

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal, ring

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Platform, swing

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:6

Наименование:Pipeline, main, hydraulic

Каталожный номер:11660048

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing AS, swing

Каталожный номер:10473822

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipeline, pilot

Каталожный номер:12085461

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:10

Наименование:Air conditioning system

Каталожный номер:10503360

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover GP

Каталожный номер:11666315

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight

Каталожный номер:A810501000141

Комплект:1

Примечание:

№ на схеме:13

Наименование:Power system

Каталожный номер:12281729

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:60024265

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210444000003

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim, adjusting, counterweight

Каталожный номер:11508253

Комплект:3

Примечание:

№ на схеме:17

Наименование:Shim, adjusting, counterweight

Каталожный номер:11508248

Комплект:3

Примечание:
