Трубопровод возврата масла 11650098

← Комплектующие распределительного клапана (часть 4) 60019803 Насос плунжерный 60023596 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

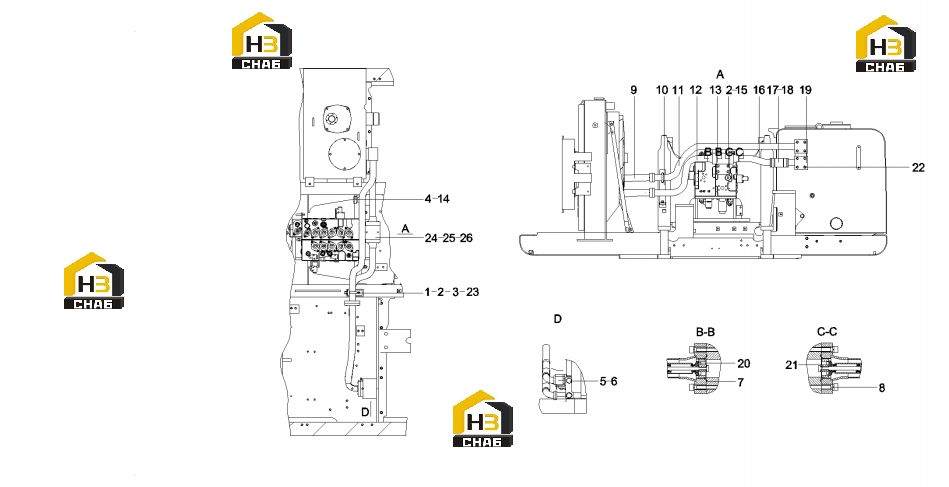

№ на схеме:1

Наименование:U-bolt

Каталожный номер:11162794

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:A820205000840

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000338

Комплект:12

Примечание:

№ на схеме:9

Наименование:Pipe, oil return

Каталожный номер:11650097

Комплект:2

Примечание:

№ на схеме:10

Наименование:Support

Каталожный номер:11650064

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe GP, steel

Каталожный номер:11649891

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe AS, oil return

Каталожный номер:11649985

Комплект:1

Примечание:

№ на схеме:13

Наименование:Adapter

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe GP, oil return

Каталожный номер:11539447

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, oil return

Каталожный номер:11609298

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hoop

Каталожный номер:A210855000012

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pipe GP, oil return

Каталожный номер:11501863

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve, check

Каталожный номер:B220401000589

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve, check

Каталожный номер:B220401000590

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000358

Комплект:8

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:24

Наименование:Cover plate, valve

Каталожный номер:A820201001260

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:A210204000161

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000244

Комплект:2

Примечание:
