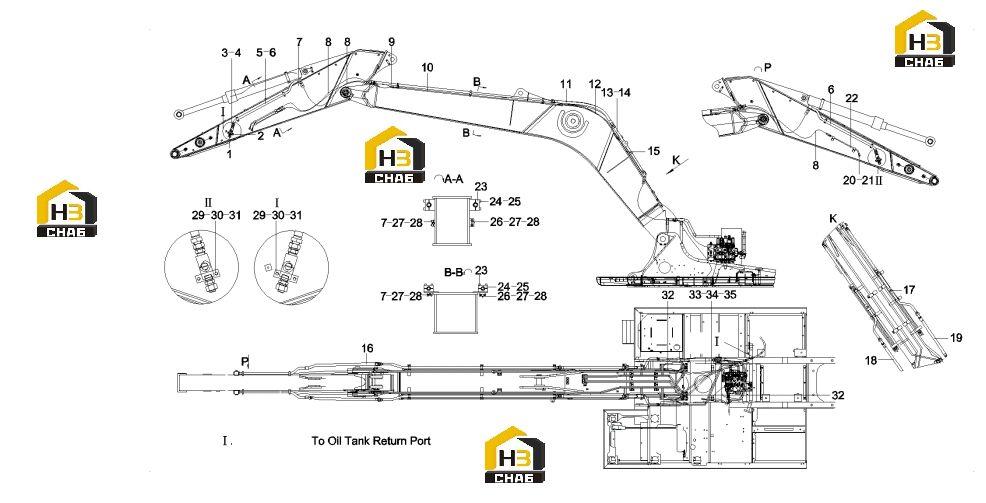

Трубопровод стрелы 12093505

← Трубопровод стрелы 12094069 Трубопровод поворотной платформы 12093990 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug, pipe

Каталожный номер:A229900002390

Комплект:2

Примечание:

№ на схеме:2

Наименование:Joint, pipe

Каталожный номер:A229900002388

Комплект:2

Примечание:

№ на схеме:3

Наименование:Valve, ball

Каталожный номер:B220401000282

Комплект:2

Примечание:

№ на схеме:4

Наименование:Joint, pipe

Каталожный номер:A229900002380

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pipe, hard

Каталожный номер:A819700001310

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe, hard

Каталожный номер:A819700001311

Комплект:1

Примечание:

№ на схеме:7

Наименование:Upper single tube clamp

Каталожный номер:10457139

Комплект:8

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103004605

Комплект:3

Примечание:

№ на схеме:9

Наименование:Pipe, front

Каталожный номер:A819700000113

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pipe GP, boom

Каталожный номер:10184511

Комплект:3

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103003349

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103000308

Комплект:3

Примечание:

№ на схеме:13

Наименование:Pipe, rear, right

Каталожный номер:A819700000114

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe, rear, left

Каталожный номер:A819700000252

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe GP,steel

Каталожный номер:12265440

Комплект:3

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103003352

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:A229900002384

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103003351

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:60017882

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:A820205000947

Комплект:3

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:22

Наименование:Pipe GP,steel

Каталожный номер:10807042

Комплект:3

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:A820101219653

Комплект:14

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000356

Комплект:28

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:26

Наименование:Double-tube clamp upper

Каталожный номер:10456835

Комплект:8

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:24000431

Комплект:32

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210401000017

Комплект:32

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:A820101332703

Комплект:2

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:32

Наименование:Pipe, rubber

Каталожный номер:B230103004608

Комплект:2

Примечание:

№ на схеме:33

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:34

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:B230103002650

Комплект:1

Примечание:
