Трубопровод гидрораспределителя (часть 1) 12084539

Трубопровод гидрораспределителя (часть 1) 12084539

← Клапан b220401000598 Трубопровод гидрораспределителя (часть 2) 12084539 →

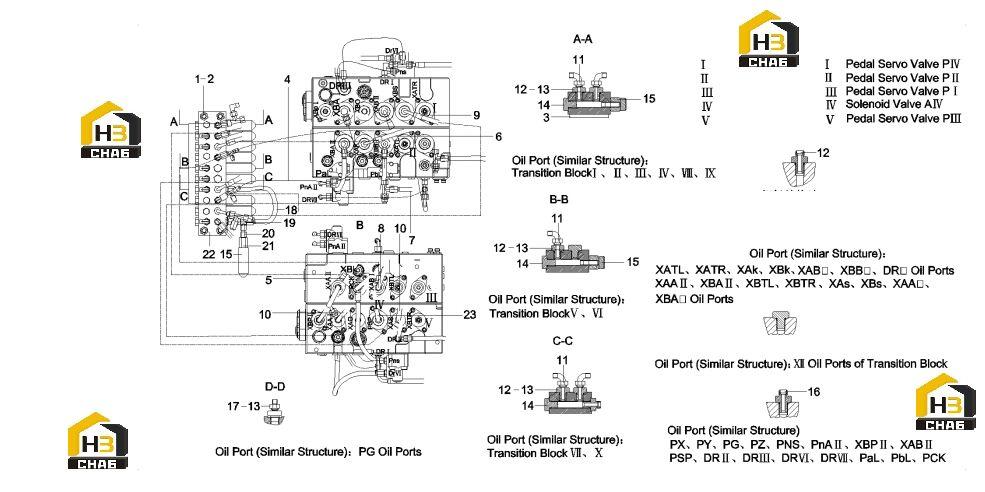

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:21008079
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate GP
Каталожный номер:11457002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:21020054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:21053860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:B230103003295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:B230103000886
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:A831211120000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:B230103003547
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:B230103001633
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector
Каталожный номер:A820205000946
Комплект:31
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:B230101000049
Комплект:51
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plug
Каталожный номер:A820205000947
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sensor, negative flow pressure
Каталожный номер:B240600000117
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector
Каталожный номер:A820205000940
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector, filter
Каталожный номер:60020078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:B230103002045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Connector, pipe
Каталожный номер:B210780001045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Coupler, sensor, negative flow
Каталожный номер:A820205001061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Spacer
Каталожный номер:10077269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Hose, rubber
Каталожный номер:B230103000993
Комплект:1
Примечание:
