Соединения трубопровода управления гидравлической системы 12084352

Соединения трубопровода управления гидравлической системы 12084352

← Трубопровод управления гидравлической системой 12084352 Клапан контрольно-регулирующий 60004101 →

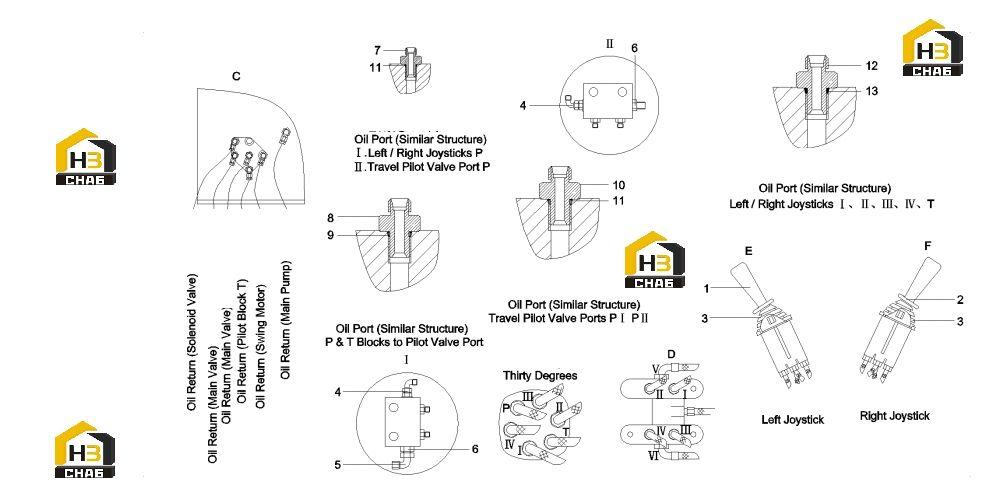

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Joystick, left
Каталожный номер:-
Комплект:1
Примечание:Modification or other
0 ₽
шт
№ на схеме:2
Наименование:Joystick, right
Каталожный номер:-
Комплект:1
Примечание:Modification or other
0 ₽
шт
№ на схеме:3
Наименование:Cover, rubber
Каталожный номер:A230199000093
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:A820205000894
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, filter
Каталожный номер:60020078
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:A820205000839
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:A230101000247
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector
Каталожный номер:A820205000940
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector
Каталожный номер:A820205000946
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:B230101000049
Комплект:10
Примечание:
