Система выхлопная a810102070214

Система выхлопная a810102070214

← Система амортизации двигателя 11214888 Система охлаждения двигателя 12274602 →

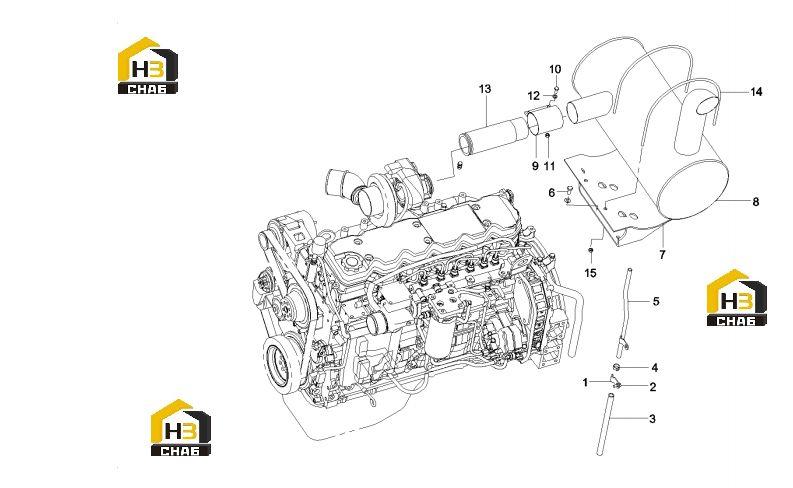

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clip
Каталожный номер:A820101118170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:A210111000199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, water drain
Каталожный номер:A820606030365
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hoop, hose
Каталожный номер:A229900001347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube
Каталожный номер:A810102071103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:A810102070215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Muffler GP
Каталожный номер:A229900004318
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clip
Каталожный номер:B210840000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:21005186
Комплект:2
Примечание:M10x40GB5783 10.9
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:A210307000036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000011
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose, Exhaust
Каталожный номер:A820206012980
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:U-bolt
Каталожный номер:A820301016726
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:A210307000055
Комплект:8
Примечание:8GB6170 10
