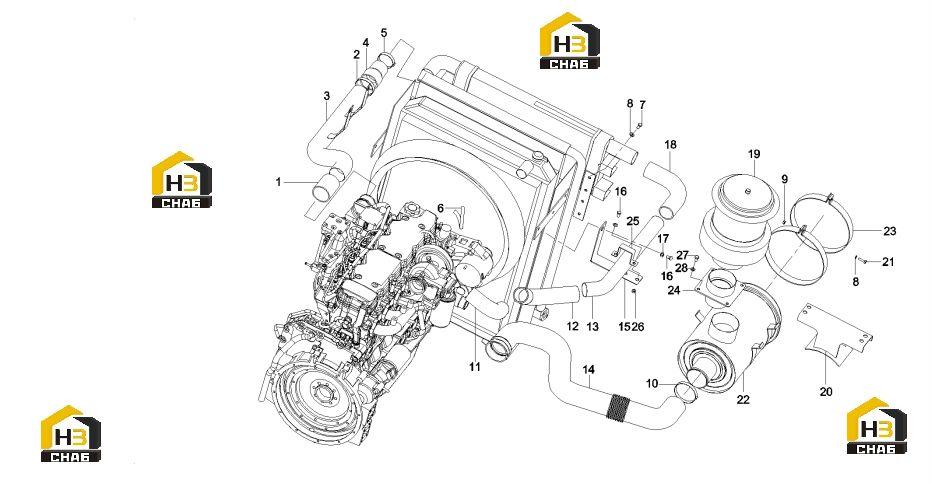

Система очистки воздуха a810102070218

← Радиатор 60108317 Фильтр воздушный a222100000431 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:10205467

Комплект:1

Примечание:

№ на схеме:2

Наименование:Anchor ear, T-type

Каталожный номер:A229900003759

Комплект:3

Примечание:

№ на схеме:3

Наименование:Intercooler outlet steel pipe

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:4

Наименование:Hose, rubber, outlet

Каталожный номер:10201103

Комплект:1

Примечание:

№ на схеме:5

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:8

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:A230103000984

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:10

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000012

Комплект:12

Примечание:

№ на схеме:10

Наименование:Hoop, T-type

Каталожный номер:A229900004506

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose, Exhaust

Каталожный номер:A810102071310

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:A229900001912

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube AS, Steel, Inlet

Каталожный номер:A820206013385

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, Inlet

Каталожный номер:11187994

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket, pipe, inlet

Каталожный номер:A820101342113

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:A229900001911

Комплект:1

Примечание:

№ на схеме:19

Наименование:Precleaner

Каталожный номер:A222100000410

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket, air cleaner

Каталожный номер:A810102072203

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000095

Комплект:2

Примечание:

№ на схеме:22

Наименование:Air cleaner

Каталожный номер:A222100000431

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hoop

Каталожный номер:A820101342114

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose, Inlet

Каталожный номер:11259398

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clip

Каталожный номер:A820101357278

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210404000004

Комплект:4

Примечание:
