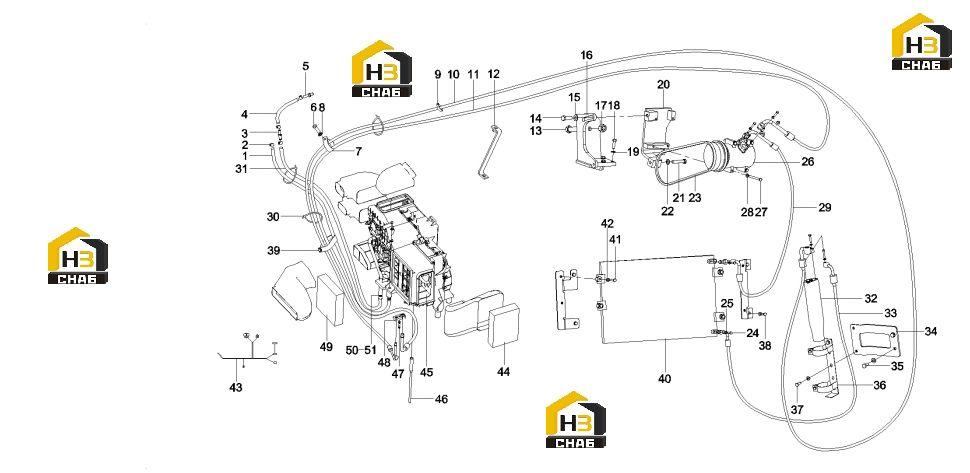

Система кондиционирования воздуха 10503360

← Механизм регулировки сиденья водителя b229900000265 Схема электрическая кондиционирования 10473304 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, steam

Каталожный номер:10472124

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hoop

Каталожный номер:A210855000005

Комплект:8

Примечание:

№ на схеме:3

Наименование:Reduction union, water pipe

Каталожный номер:A820205002617

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:10472128

Комплект:1

Примечание:

№ на схеме:5

Наименование:Coupler, hot water pipe

Каталожный номер:10465536

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:10

Примечание:

№ на схеме:7

Наименование:Clamp, cord

Каталожный номер:A230200000178

Комплект:5

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000001

Комплект:10

Примечание:

№ на схеме:9

Наименование:Clamp, cord

Каталожный номер:A230200000169

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose, rubber, liquid

Каталожный номер:60001239

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:60001237

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, pipe

Каталожный номер:A810505019009

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210110000202

Комплект:1

Примечание:M20x80GB5782 10.9

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000208

Комплект:1

Примечание:M14X40GB5783 10.9

№ на схеме:15

Наименование:Washer

Каталожный номер:A210444000001

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket, compressor

Каталожный номер:A810505011072

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000029

Комплект:1

Примечание:M20GB6170 10

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000215

Комплект:3

Примечание:M10X35GB70.1 10.9

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000011

Комплект:5

Примечание:

№ на схеме:20

Наименование:Seat, adjusting

Каталожный номер:10144092

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:1

Примечание:M12x35GB5783 10.9

№ на схеме:22

Наименование:Washer

Каталожный номер:A210491000121

Комплект:1

Примечание:

№ на схеме:23

Наименование:V-belt

Каталожный номер:A230106000321

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:6

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210405000006

Комплект:7

Примечание:

№ на схеме:26

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:30

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:12

Примечание:

№ на схеме:31

Наименование:Hose, steam

Каталожный номер:10472127

Комплект:1

Примечание:

№ на схеме:32

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose, rubber, liquid

Каталожный номер:60006026

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bracket, drying bottle

Каталожный номер:11258696

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:2

Примечание:M10x20GB5783 10.9

№ на схеме:36

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:9

Примечание:

№ на схеме:39

Наименование:Clamp, cord

Каталожный номер:A230200000177

Комплект:3

Примечание:

№ на схеме:40

Наименование:Condenser AS

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:4

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:A210404000005

Комплект:15

Примечание:

№ на схеме:43

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:44

Наименование:Filter, air, external

Каталожный номер:B222100000660

Комплект:1

Примечание:

№ на схеме:45

Наименование:Airconditionerunitassembly

Каталожный номер:-

Комплект:1

Примечание:SG443180-932010.9

№ на схеме:46

Наименование:Pipe, drainage

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:48

Наименование:Connector, pipe

Каталожный номер:B229900005758

Комплект:1

Примечание:

№ на схеме:49

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:50

Наименование:Hose, rubber

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:51

Наименование:Connector, water pipe

Каталожный номер:-

Комплект:2

Примечание:Modification or other
