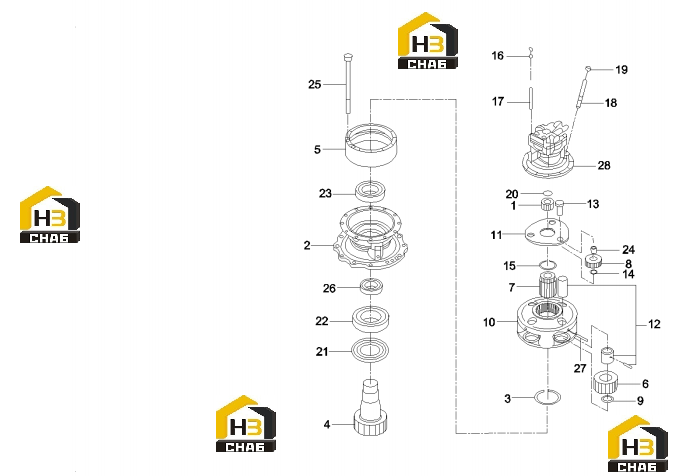

Редуктор 60010554

← Клапан поворотного редуктора 60180836 Комплектующие распределительного клапана (часть 1) 60019803 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear, sun, No. 1

Каталожный номер:60039304

Комплект:1

Примечание:

№ на схеме:2

Наименование:Casing, gear motor

Каталожный номер:60039314

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, retaining

Каталожный номер:60077883

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft, drive

Каталожный номер:60039316

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, gear

Каталожный номер:B229900005524

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wheel

Каталожный номер:60015792

Комплект:4

Примечание:

№ на схеме:7

Наименование:Gear, sun

Каталожный номер:60015785

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear, planetary

Каталожный номер:60015790

Комплект:3

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:60077884

Комплект:4

Примечание:

№ на схеме:10

Наименование:Seat

Каталожный номер:60039311

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seat

Каталожный номер:60039309

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:60039310

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:60039308

Комплект:3

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:60039384

Комплект:3

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:60065255

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gauge, oil

Каталожный номер:60008605

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube, oil gauge

Каталожный номер:60008614

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe, oil feed

Каталожный номер:60008615

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover, breathing tube

Каталожный номер:B229900002437

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retainer

Каталожный номер:60008723

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal, bearing

Каталожный номер:60039448

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:60015782

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing

Каталожный номер:60015781

Комплект:1

Примечание:

№ на схеме:24

Наименование:Needle gauge

Каталожный номер:60039295

Комплект:3

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:B229900005536

Комплект:14

Примечание:

№ на схеме:26

Наименование:Seal, bearing

Каталожный номер:60015832

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin, elastic

Каталожный номер:60008877

Комплект:4

Примечание:

№ на схеме:28

Наименование:Flange, mounting

Каталожный номер:60075595

Комплект:1

Примечание:
