Механизм управления ходом 12076176

Механизм управления ходом 12076176

← Кресло водителя и консоли управления 11839176 Пол кабины 12037206 →

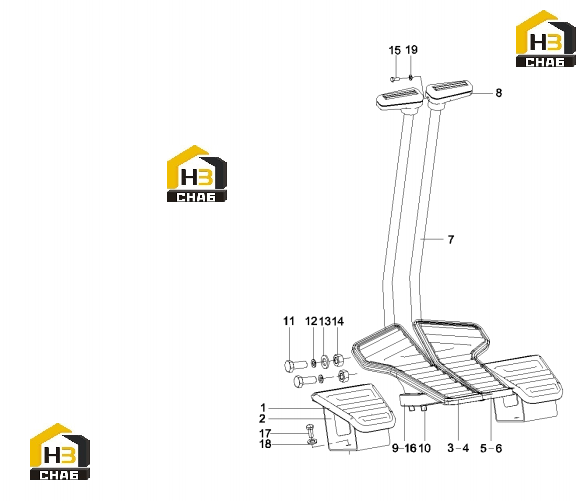

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pedal sleeve
Каталожный номер:12002592
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pedal
Каталожный номер:12004584
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left backup plate of pedal
Каталожный номер:12003641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Backup sleeve of pedal
Каталожный номер:12009258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Right backup plate of pedal Asy.
Каталожный номер:12009972
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Backup sleeve of pedal
Каталожный номер:12010268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Lever, control
Каталожный номер:A810201073015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Handle, grip
Каталожный номер:A820606030175
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Block, connection
Каталожный номер:11571909
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:23000066
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:A210210000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:A210204000202
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:A210210000019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:A210405000027
Комплект:2
Примечание:
