Комплектующие редуктора (часть 1) 60181098

Комплектующие редуктора (часть 1) 60181098

← Винты регулировки мотора редуктора 60181099 Комплектующие редуктора (часть 2) 60181098 →

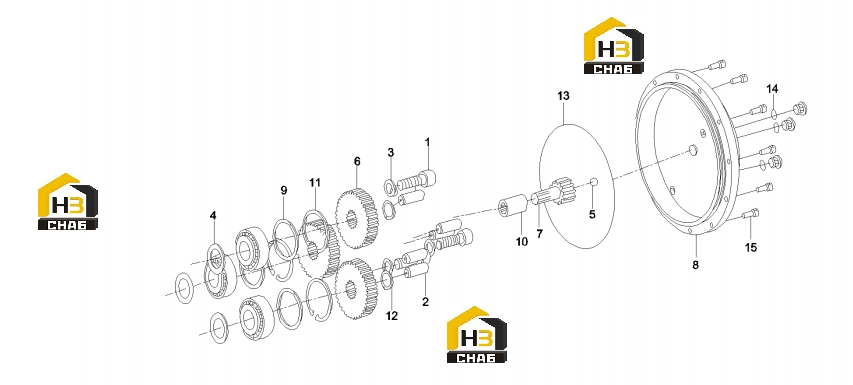

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:60038470
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pin
Каталожный номер:60038581
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ring, retaining
Каталожный номер:60038291
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spacer
Каталожный номер:60037975
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ball, steel
Каталожный номер:60038044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Gear, drive
Каталожный номер:60039305
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gear, input
Каталожный номер:60039306
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flange
Каталожный номер:60038346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spacer
Каталожный номер:60037976
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Coupler
Каталожный номер:60038875
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, retainer
Каталожный номер:A210416000025
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, retainer
Каталожный номер:A210416000041
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:60038806
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:60038801
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:24002206
Комплект:12
Примечание:
