Комплектующие капота 11259937

Комплектующие капота 11259937

← Капот 11259933 Решетка 11258988 →

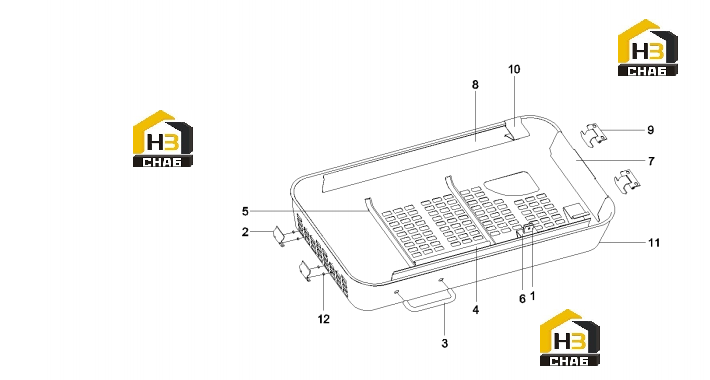

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Seat - Support
Каталожный номер:A820101118427
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seat,mounting,engine hood lock
Каталожный номер:11259936
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Handgrip,engine hood
Каталожный номер:A820299000447
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Reinforcement
Каталожный номер:10239317
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Reinforcement
Каталожный номер:10239308
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Seat
Каталожный номер:A820101343175
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate,reinforcing,rear
Каталожный номер:10447494
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate - Reinforcement
Каталожный номер:A820101343177
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hinge
Каталожный номер:10443508
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bracket - Spring
Каталожный номер:A820101343174
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Housing,bonnet
Каталожный номер:11259934
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000012
Комплект:4
Примечание:
