Дверца левая в сборе 11597551

Дверца левая в сборе 11597551

← Решетка 11258988 Отсек кондиционера 11991539 →

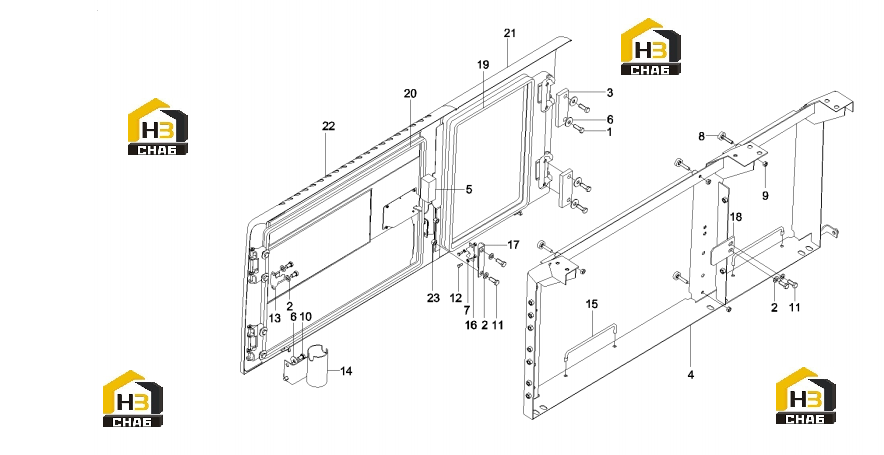

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:A210111000039
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210405000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate, stiffening, hinge
Каталожный номер:A820101118489
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Frame, door
Каталожный номер:A810502014095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sponge, anti-vibration
Каталожный номер:11214168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210404000004
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000036
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000038
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clip
Каталожный номер:A820101118487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Weldment, pivot, cab door
Каталожный номер:A810502015055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Catch
Каталожный номер:A820301012423
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Seat
Каталожный номер:A820405000009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Block, fixing
Каталожный номер:A810502015054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plate, locking
Каталожный номер:A820101118440
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Strip, sealing
Каталожный номер:A820699000227
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Strip, sealing
Каталожный номер:A820606030378
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Weldment, door, small
Каталожный номер:A810502012130
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Door
Каталожный номер:11597553
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Nut
Каталожный номер:A210307000001
Комплект:2
Примечание:
