Система гусениц 10195086

← Колесо направляющее и натяжитель 10195086 Трубопровод соединения бортового редуктора 10195086 →

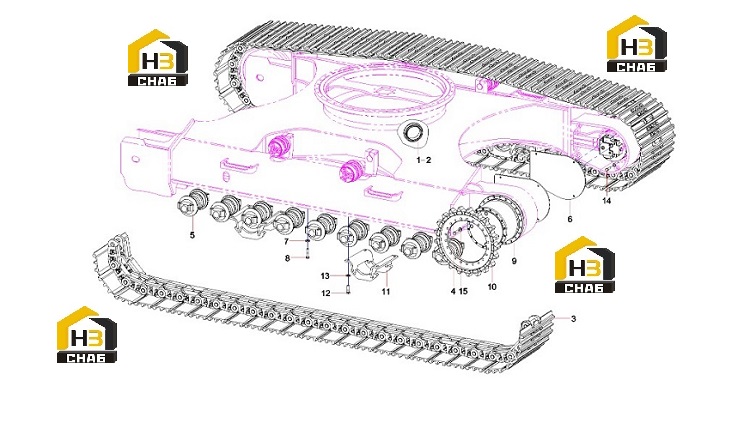

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sheath

Каталожный номер:A820606030361

Комплект:2

Примечание:

№ на схеме:2

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:10

Примечание:

№ на схеме:3

Наименование:crawler assembly STC190MB

Каталожный номер:12234748

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:60052677

Комплект:60

Примечание:

№ на схеме:5

Наименование:track roller SWZ190AY 190A

Каталожный номер:13289079

Комплект:18

Примечание:

№ на схеме:6

Наименование:Coverplate, motor

Каталожный номер:A820101116020

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 18(GB1230)

Каталожный номер:A210491000144

Комплект:72

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210110000307

Комплект:72

Примечание:

№ на схеме:9

Наименование:PISTON MOTOR

Каталожный номер:60246652

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sprocket

Каталожный номер:11221884

Комплект:2

Примечание:

№ на схеме:11

Наименование:Board, guard

Каталожный номер:A810401990037

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M20x50GB5783 10.9

Каталожный номер:A210111000221

Комплект:16

Примечание:

№ на схеме:13

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:17

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60197801

Комплект:60

Примечание:

№ на схеме:15

Наименование:Washer 16GB97.1

Каталожный номер:21001338

Комплект:60

Примечание:
