Рама поворотная экскаватора 10195086

← Комплектующие поворотной платформы sy225c9m3ks.1 13792586 Колесо направляющее и натяжитель 10195086 →

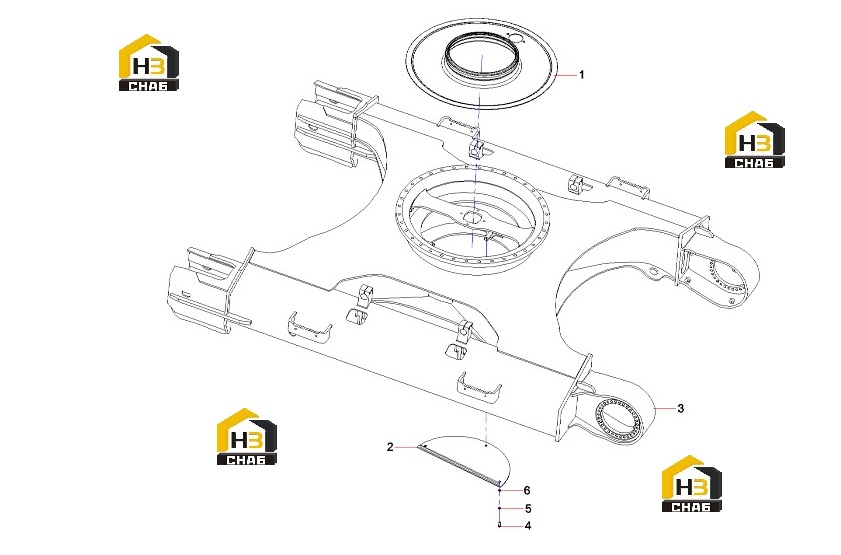

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal AS

Каталожный номер:10398371

Комплект:1

Примечание:

№ на схеме:2

Наименование:Coverplate GP

Каталожный номер:10131971

Комплект:2

Примечание:

№ на схеме:3

Наименование:Frame, track

Каталожный номер:11920028

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:14

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000513

Комплект:14

Примечание:

№ на схеме:6

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:
