Трубопровод возврата масла 13657741

← Трубопровод гидравлической системы 13791446 Насос плунжерный 60123319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

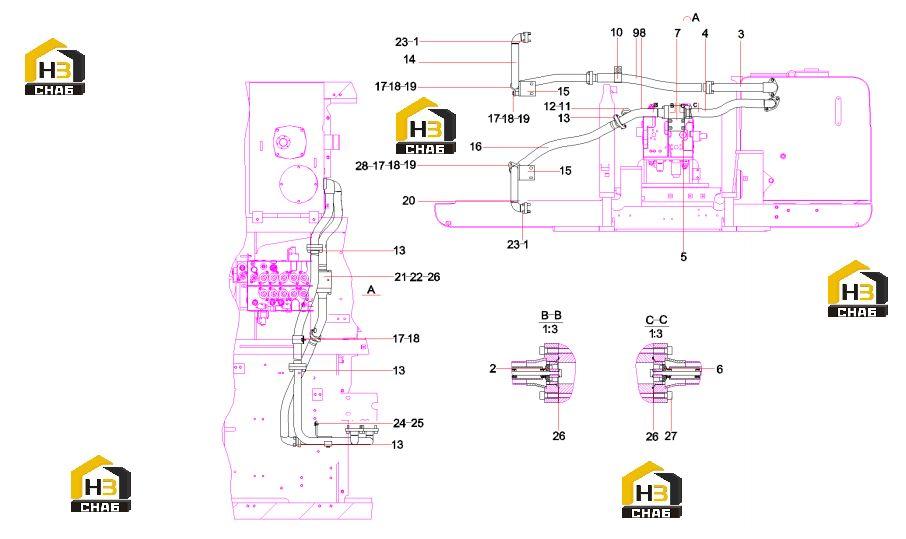

№ на схеме:1

Наименование:Oil Return Steel Pipe

Каталожный номер:13623373

Комплект:1

Примечание:

№ на схеме:2

Наименование:hose SY215C9M3K.1.2.B

Каталожный номер:13658956

Комплект:1

Примечание:

№ на схеме:3

Наименование:Transitional block SY265C9M2k.1.2

Каталожный номер:12327412

Комплект:1

Примечание:

№ на схеме:4

Наименование:oil return steel

Каталожный номер:13108195

Комплект:1

Примечание:

№ на схеме:5

Наименование:hose SY215C9M3K.1.2A.2.10A

Каталожный номер:13466261

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:8

Примечание:

№ на схеме:10

Наименование:steel pipe assy.

Каталожный номер:13623921

Комплект:1

Примечание:

№ на схеме:11

Наименование:plate SY215C9M3K.1.2A.2.15

Каталожный номер:13556614

Комплект:2

Примечание:

№ на схеме:12

Наименование:hose SY215C9M3K.1.2A.2-3

Каталожный номер:13640536

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000639

Комплект:3

Примечание:

№ на схеме:15

Наименование:plate SY215C9M2K.1.2A.2-12

Каталожный номер:12999994

Комплект:2

Примечание:

№ на схеме:16

Наименование:steel pipe assy.

Каталожный номер:13623363

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover plate, valve

Каталожный номер:A820201001260

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000244

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:10GB97.1

№ на схеме:22

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:23

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:24

Наименование:Valve,one-way

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:25

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M12x90GB70.1 10.9

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:27

Наименование:Screw M12x35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:28

Наименование:flange SY305C9I2KH.1.2-1A

Каталожный номер:13171843

Комплект:1

Примечание:
