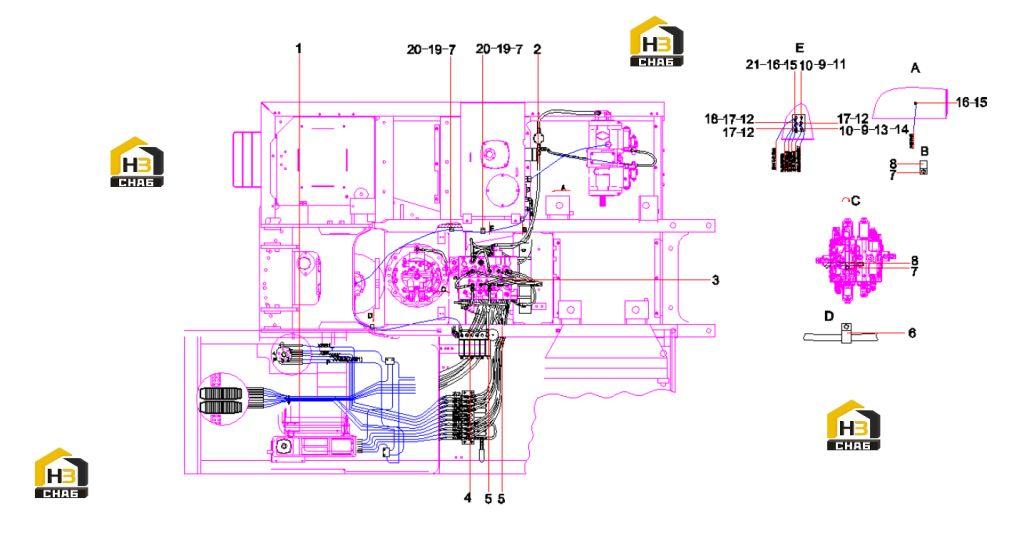

Трубопровод пилотный 13791541

← Устройство поворотной платформы 13792586 Трубопровод управления гидравлической системы (часть 1) 11543868 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipeline, PPC

Каталожный номер:11543868

Комплект:1

Примечание:

№ на схеме:2

Наименование:pump pipeline

Каталожный номер:13601662

Комплект:1

Примечание:

№ на схеме:3

Наименование:main valve pipeline

Каталожный номер:13609947

Комплект:1

Примечание:

№ на схеме:4

Наименование:solenoid valve pipeline

Каталожный номер:13791413

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:2

Примечание:

№ на схеме:6

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:4

Примечание:

№ на схеме:8

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205000839

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:13

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sensor, temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:3

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205000837

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000838

Комплект:3

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:12GB97.1

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:1

Примечание:
