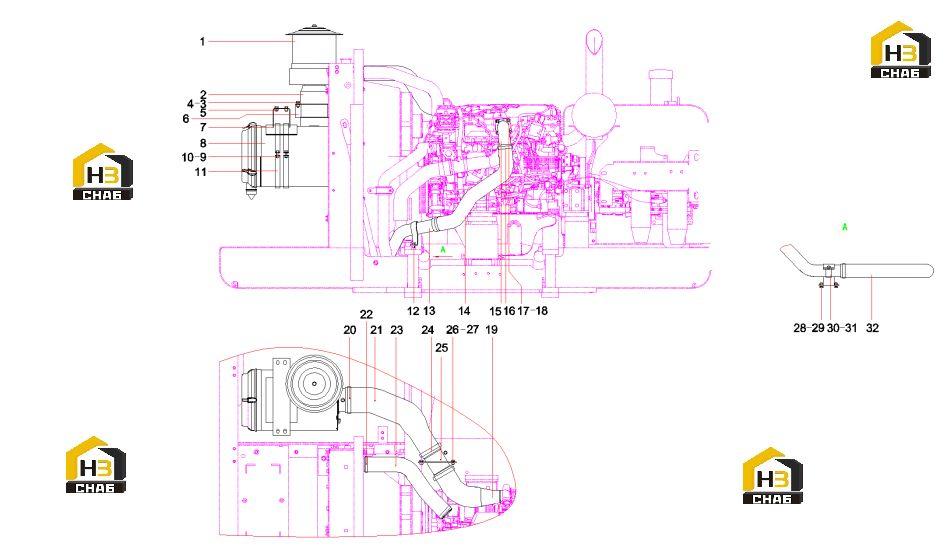

Система очистки воздуха 13527496

← Радиатор 60271257 Воздухоочиститель a222100000410 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Precleaner

Каталожный номер:A222100000410

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air Inlet Connecting Tube

Каталожный номер:12787331

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:12GB97.1

№ на схеме:5

Наименование:Sponge

Каталожный номер:12786391

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:7

Наименование:bracket SY215C9M3KS.1.3.4.1A-1

Каталожный номер:13662310

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air cleaner

Каталожный номер:60210376

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:10GB97.1

№ на схеме:11

Наименование:clamp assembly

Каталожный номер:13662313

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:1

Примечание:

№ на схеме:13

Наименование:steel tube SY215C9M3KS.1.3.4.3A

Каталожный номер:13555267

Комплект:1

Примечание:

№ на схеме:14

Наименование:intercooled exhaust hose

Каталожный номер:13555264

Комплект:1

Примечание:

№ на схеме:15

Наименование:engine air intake steel tube

Каталожный номер:13555270

Комплект:1

Примечание:

№ на схеме:16

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M8x80GB5782

Каталожный номер:A210108000097

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:19

Наименование:rear air inlet rubber hose

Каталожный номер:13463257

Комплект:1

Примечание:

№ на схеме:20

Наименование:Anchor ear, T-type

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:21

Наименование:front air intake rubber hose

Каталожный номер:13463258

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, T-type

Каталожный номер:21004569

Комплект:2

Примечание:

№ на схеме:23

Наименование:intercooled air-intake hose

Каталожный номер:13463254

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp, T-type

Каталожный номер:A229900002683

Комплект:2

Примечание:

№ на схеме:25

Наименование:Air intake steel tube

Каталожный номер:13463105

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:27

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:10GB97.1

№ на схеме:30

Наименование:pressure plate

Каталожный номер:13465381

Комплект:1

Примечание:

№ на схеме:31

Наименование:pipe bracket

Каталожный номер:13555245

Комплект:1

Примечание:

№ на схеме:32

Наименование:intercooled exhaust hose

Каталожный номер:13463255

Комплект:1

Примечание:
