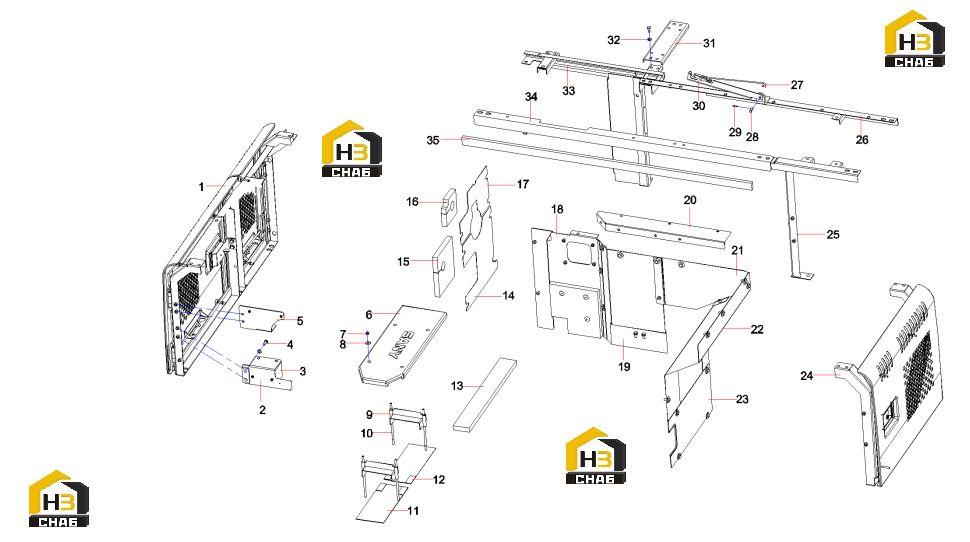

Каркас кузова 13658380

← Защита кузова 13658380 Поручень и зеркало боковое заднего вида a810502020139 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left Door Assy

Каталожный номер:13556945

Комплект:1

Примечание:

№ на схеме:2

Наименование:relay mounting plate

Каталожный номер:13328858

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, start relay

Каталожный номер:11673094

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bent plate SY215C9M3KS.1.6.28

Каталожный номер:13603369

Комплект:1

Примечание:

№ на схеме:6

Наименование:battery cover plate SY215C9.1.6.6c

Каталожный номер:12786106

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:8

Примечание:

№ на схеме:9

Наименование:battery support SY215C9.1.6.6A

Каталожный номер:12738866

Комплект:2

Примечание:

№ на схеме:10

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:11

Наименование:Battery rubber pad SY205.1.6-63

Каталожный номер:12569035

Комплект:2

Примечание:

№ на схеме:12

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:13

Наименование:Sponge, bottom

Каталожный номер:A820699000269

Комплект:1

Примечание:

№ на схеме:14

Наименование:air cleaner clapboard

Каталожный номер:13556731

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lower Clapboard Sealing Sponge

Каталожный номер:13556732

Комплект:1

Примечание:

№ на схеме:16

Наименование:Upper Clapboard Sealing Sponge

Каталожный номер:13465997

Комплект:1

Примечание:

№ на схеме:17

Наименование:air cleaner clapboard

Каталожный номер:13465996

Комплект:1

Примечание:

№ на схеме:18

Наименование:Diesel Engine Left Clapboard

Каталожный номер:13557058

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right clapboard of diesel engine

Каталожный номер:13557062

Комплект:1

Примечание:

№ на схеме:20

Наименование:Top sealing board

Каталожный номер:13556750

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate SY215C9M3KS.1.6.7A

Каталожный номер:13556761

Комплект:1

Примечание:

№ на схеме:22

Наименование:Main pump clapboard

Каталожный номер:13556763

Комплект:1

Примечание:

№ на схеме:23

Наименование:main pump clapboard

Каталожный номер:13556743

Комплект:1

Примечание:

№ на схеме:24

Наименование:Door GP, right

Каталожный номер:12698255

Комплект:1

Примечание:

№ на схеме:25

Наименование:Right(B) bracket

Каталожный номер:13557183

Комплект:1

Примечание:

№ на схеме:26

Наименование:Front Cross Rail

Каталожный номер:13556735

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:28

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:29

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:30

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:31

Наименование:Connection beam

Каталожный номер:13557056

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:60262512

Комплект:4

Примечание:12GB97.1

№ на схеме:33

Наименование:Air Cleaner Clapboard

Каталожный номер:13556759

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rear beam SY215C9M3KS.1.6.22

Каталожный номер:13556752

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rear beam sponge

Каталожный номер:13556730

Комплект:1

Примечание:
