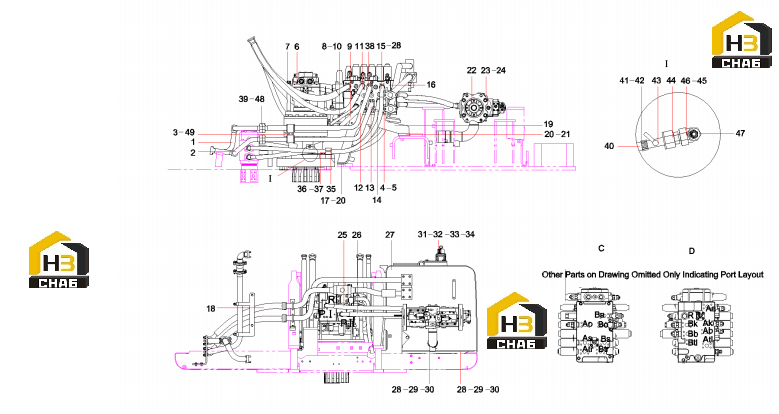

Трубопровод гидравлической системы пилотный sy215c9m2k.1.2d 13371489

← Подшипник поворотный 10473822 Трубопровод пилотный sy215c9m2k.1.2d 13371489 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe, head end, boom cylinder

Каталожный номер:11539135

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, rod end, boom cylinder

Каталожный номер:11539237

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate, pressure

Каталожный номер:11539353

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:1

Примечание:

№ на схеме:6

Наименование:Reducer GP

Каталожный номер:B229900006314

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:60083336

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe GP,steel

Каталожный номер:11539375

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe GP,steel

Каталожный номер:11531616

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-Ring

Каталожный номер:60000846

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:60041191

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe GP,steel

Каталожный номер:11538576

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe GP,steel

Каталожный номер:11538578

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103002316

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103002317

Комплект:1

Примечание:

№ на схеме:16

Наименование:Multi-port valve

Каталожный номер:60318588

Комплект:1

Примечание:

№ на схеме:16

Наименование:Multi-port valve

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:17

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:1

Примечание:

№ на схеме:18

Наименование:Oil return pipeline

Каталожный номер:13371485

Комплект:1

Примечание:

№ на схеме:19

Наименование:main valve frame

Каталожный номер:13665281

Комплект:1

Примечание:

№ на схеме:19

Наименование:main valve frame

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:20

Наименование:Bolt M16x55GB5783 10.9

Каталожный номер:A210111000054

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:3

Примечание:

№ на схеме:22

Наименование:Pump, plunger

Каталожный номер:60008122

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M20x55GB70.1 10.9

Каталожный номер:A210204000300

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:15

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:60020433

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:60017433

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hydraulic Fuel Tank Assy

Каталожный номер:13252695

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:9

Примечание:

№ на схеме:29

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:30

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:31

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:34

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plate, upper

Каталожный номер:A810406012423

Комплект:2

Примечание:

№ на схеме:36

Наименование:Plate, lower

Каталожный номер:A810406012424

Комплект:2

Примечание:

№ на схеме:37

Наименование:Screw

Каталожный номер:A210204000357

Комплект:4

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:A210204000215

Комплект:16

Примечание:

№ на схеме:39

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:8

Примечание:

№ на схеме:40

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:42

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:43

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:45

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:46

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:47

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:48

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:5

Примечание:

№ на схеме:49

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:
