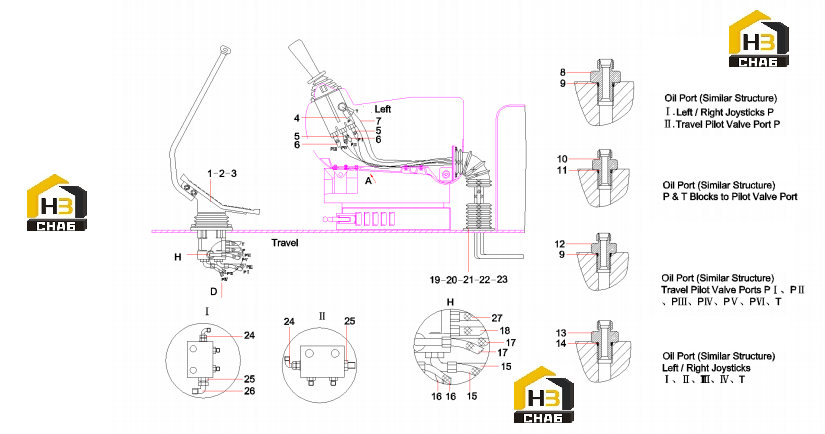

Трубопровод джойстиков управления гидравлической системы (часть 2) 11543868

← Трубопровод джойстиков управления гидравлической системы (часть 1) 11543868 Клапан пилотный b220401001302 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103000985

Комплект:3

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:60128281

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:16

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205000839

Комплект:6

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:16

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000940

Комплект:7

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000946

Комплект:10

Примечание:

№ на схеме:14

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:10

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103002001

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103002658

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:19

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:23

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:26

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:1

Примечание:
