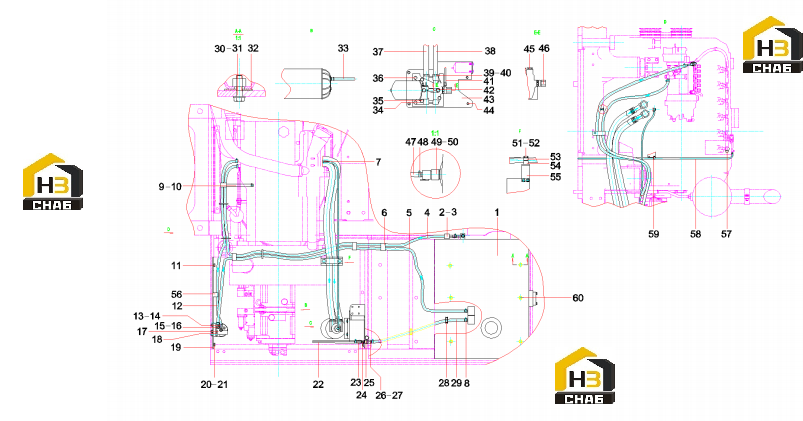

Система топливная sy215c9m2ks.1.3.5b 13589727

← Сапун a222100000410 Бак топливный sy215c9.1.3.5.2a 13371269 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Feul Tank Assy SY215C9.1.3.5.2A

Каталожный номер:13371269

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:8

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:4

Наименование:fuel return tube SY200B.1.3A.5

Каталожный номер:12957641

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil-out tube of fuel

Каталожный номер:12942763

Комплект:1

Примечание:

№ на схеме:6

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:4

Примечание:

№ на схеме:7

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:6

Примечание:

№ на схеме:9

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:3

Примечание:

№ на схеме:10

Наименование:Clip

Каталожный номер:A810505990026

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil-out tube of fuel tank

Каталожный номер:12944066

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:14

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:3

Примечание:

№ на схеме:15

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:17

Наименование:Fuel coarse filter

Каталожный номер:60064763

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bracket SY215C9M2K.1.3.5.9C

Каталожный номер:13106786

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:6

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:23

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:24

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:25

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:26

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000514

Комплект:1

Примечание:

№ на схеме:28

Наименование:Grommet

Каталожный номер:11348391

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:11789551

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:31

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:32

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:6

Примечание:

№ на схеме:33

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030737

Комплект:1

Примечание:

№ на схеме:34

Наименование:Base AS, oil filter

Каталожный номер:B229900003360

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:36

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:2

Примечание:

№ на схеме:37

Наименование:Hose, engine oil

Каталожный номер:60091285

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose, engine oil

Каталожный номер:60091286

Комплект:1

Примечание:

№ на схеме:39

Наименование:copper cushion

Каталожный номер:12356467

Комплект:4

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:11282651

Комплект:4

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:11620654

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bolt

Каталожный номер:12697334

Комплект:1

Примечание:

№ на схеме:43

Наименование:plate

Каталожный номер:13009882

Комплект:1

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:24000639

Комплект:12

Примечание:

№ на схеме:45

Наименование:copper cushion

Каталожный номер:12697333

Комплект:3

Примечание:

№ на схеме:46

Наименование:Nut

Каталожный номер:12697332

Комплект:1

Примечание:

№ на схеме:47

Наименование:Pipe, oil drain

Каталожный номер:12213205

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:49

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:B229900004644

Комплект:1

Примечание:

№ на схеме:51

Наименование:Washer

Каталожный номер:24000513

Комплект:2

Примечание:

№ на схеме:52

Наименование:Screw

Каталожный номер:21027533

Комплект:2

Примечание:

№ на схеме:53

Наименование:Clamp SY215C9M2K.1.3.5-9A

Каталожный номер:13360390

Комплект:1

Примечание:

№ на схеме:54

Наименование:Clamp SY215C8M2K.1.3.5-10A

Каталожный номер:13360389

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bracket

Каталожный номер:11800862

Комплект:1

Примечание:

№ на схеме:56

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:57

Наименование:Plug

Каталожный номер:12034991

Комплект:1

Примечание:

№ на схеме:58

Наименование:Hose

Каталожный номер:12691473

Комплект:1

Примечание:

№ на схеме:59

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:1

Примечание:

№ на схеме:60

Наименование:Gasket SY215C9M2KS.1.3.5-1

Каталожный номер:12931354

Комплект:4

Примечание:
