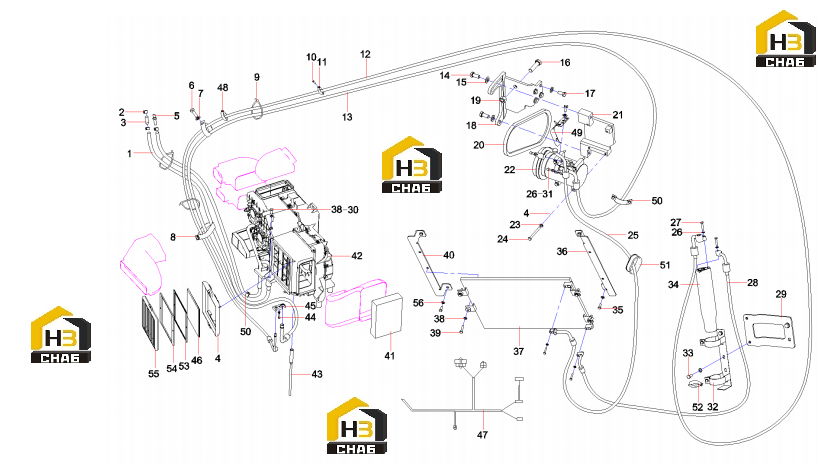

Система кондиционирования воздуха 11566113

← Бак гидравлический sy215c9m2k.1.2 13252695 Комплектующие системы кондиционирования воздуха 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose SY215C9M2K.1.8-10

Каталожный номер:12926943

Комплект:1

Примечание:

№ на схеме:2

Наименование:Split Flow Gear Pump

Каталожный номер:60166495

Комплект:1

Примечание:

№ на схеме:3

Наименование:reducer tube SY215C9M2K.1.8-17

Каталожный номер:13133606

Комплект:1

Примечание:

№ на схеме:4

Наименование:front cover plate SY215C9.1.8.29

Каталожный номер:13626490

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:10453599

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:9

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000639

Комплект:13

Примечание:

№ на схеме:8

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:6

Примечание:

№ на схеме:9

Наименование:Tie, Cable

Каталожный номер:A239900000066

Комплект:90

Примечание:

№ на схеме:10

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp, harness

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:11

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose, rubber, liquid

Каталожный номер:60001239

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber, liquid

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:13

Наименование:Suction rubber tube

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:13

Наименование:Suction rubber tube

Каталожный номер:60224079

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000343

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 14(GB1230)

Каталожный номер:A210444000001

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M16x55GB5783 10.9

Каталожный номер:A210111000054

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bracket, compressor

Каталожный номер:11222274

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:20

Наименование:V-belt

Каталожный номер:A230106000321

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adjusting Plate SY205C6C2K.1.8.2

Каталожный номер:12288075

Комплект:1

Примечание:

№ на схеме:22

Наименование:Compressor

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:22

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:24

Наименование:Bolt M8x80GB5782

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:24

Наименование:Bolt M8x80GB5782

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:25

Наименование:Exhaust hose

Каталожный номер:60305507

Комплект:1

Примечание:

№ на схеме:25

Наименование:Exhaust hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:26

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:27

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:4

Примечание:

№ на схеме:28

Наименование:Liquid rubber hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:28

Наименование:Liquid rubber hose

Каталожный номер:60167256

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bracket, drying bottle

Каталожный номер:10368409

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M8x25GB5783 10.9

Каталожный номер:A210111000323

Комплект:7

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:32

Наименование:Support, container, liquid storage

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:32

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:34

Наименование:Container, liquid storage

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:34

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bracket, condenser

Каталожный номер:10368407

Комплект:1

Примечание:

№ на схеме:37

Наименование:Assembly, condenser

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:37

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:60060565

Комплект:15

Примечание:

№ на схеме:39

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:4

Примечание:

№ на схеме:40

Наименование:Bracket, condenser

Каталожный номер:10368408

Комплект:1

Примечание:

№ на схеме:41

Наименование:Filter

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:41

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:42

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:42

Наименование:Assembly, air conditioner unit

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:43

Наименование:Pipe, drainage

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:43

Наименование:Pipe, drainage

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:44

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:45

Наименование:Connected plate

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:45

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:46

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:46

Наименование:Filter, air, inner

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:47

Наименование:Electrical system, air conditioner

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:47

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:48

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:3

Примечание:

№ на схеме:49

Наименование:The fixed bracket for the

Каталожный номер:12049464

Комплект:1

Примечание:

№ на схеме:50

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:51

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:52

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:2

Примечание:

№ на схеме:53

Наименование:rear cover plate component

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:53

Наименование:rear cover plate component

Каталожный номер:13626481

Комплект:1

Примечание:

№ на схеме:54

Наименование:Combined seal pad of Air filter core

Каталожный номер:11908118

Комплект:1

Примечание:

№ на схеме:55

Наименование:Filter core cover plate

Каталожный номер:11907017

Комплект:1

Примечание:

№ на схеме:56

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:
