Сиденье водителя sy215c9.1.5.5c 12971069

Сиденье водителя sy215c9.1.5.5c 12971069

← Комплектующие лобового стекла 60122069 Механизм регулировки сиденья водителя b229900000265 →

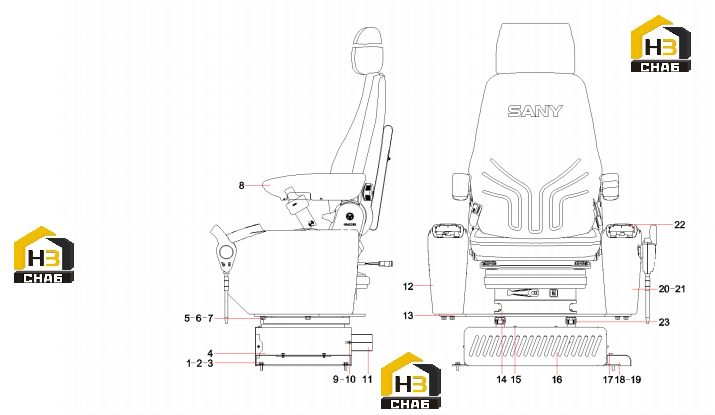

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:A210111000348
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:60060565
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket, lower base, seat
Каталожный номер:10428097
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:24002304
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:24000637
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Seat, cab, mechanical suspension
Каталожный номер:B229900000265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Flange, coupling, air duct
Каталожный номер:10241175
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Armrest GP, right
Каталожный номер:60204190
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate, supporting
Каталожный номер:10115283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bracket, upper base, seat
Каталожный номер:10115295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cover, seat bracket, front
Каталожный номер:10140450
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hood, outer
Каталожный номер:10344193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M6x12GB5783
Каталожный номер:A210111000078
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Guide rail, seat, left
Каталожный номер:60033205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pull rod, seat
Каталожный номер:B229900000494
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Adjuster, guide rail, seat
Каталожный номер:10130346
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Nut M8GB6170
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Screw M8x30GB70.1
Каталожный номер:A210204000164
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Armrest AS, left
Каталожный номер:60204189
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Panel, control
Каталожный номер:B249900001447
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Guide rail, seat, right
Каталожный номер:60033517
Комплект:1
Примечание:
