Рама поворотная экскаватора sy220c9m2k.2a 13231470

← Противовес 11285242 Колесо направляющее и натяжитель sy220c9m2k.2a 13231470 →

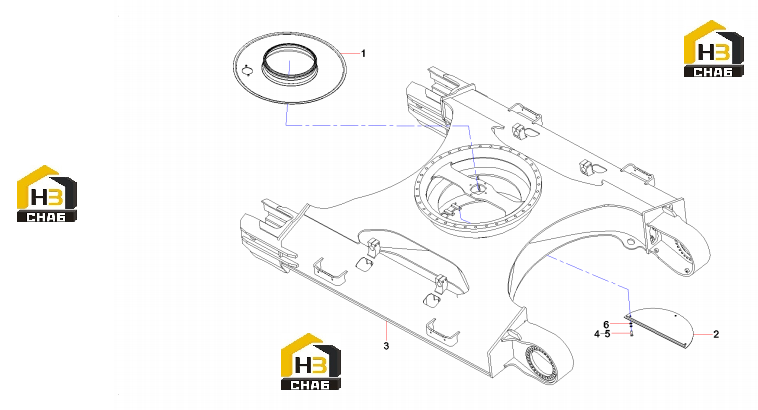

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal AS

Каталожный номер:A810302082000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Coverplate GP

Каталожный номер:10131971

Комплект:2

Примечание:

№ на схеме:3

Наименование:track frame SY215C9M2K.2A.1C

Каталожный номер:13206513

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:14

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000513

Комплект:20

Примечание:

№ на схеме:6

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:
