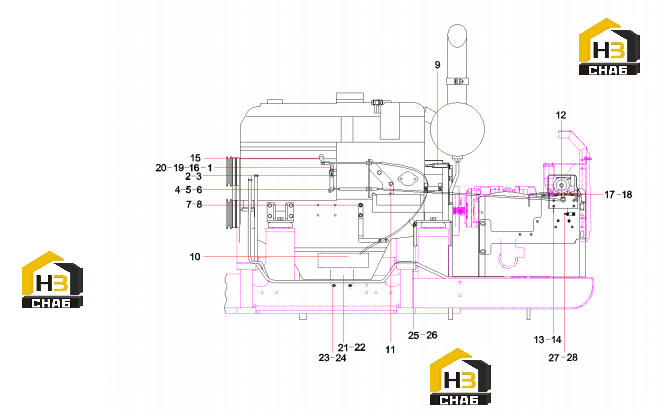

Механизм управления дроссельной заслонкой sy215c9m2k 13585283

← Фильтр топливный 60064763 Тросс управления дроссельной заслонкой b220501000347 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lever, Throttle

Каталожный номер:10133706

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:4

Наименование:Motor, throttle

Каталожный номер:B220501000347

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket, harness, start relay

Каталожный номер:11595887

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bracket, flywheel sensor

Каталожный номер:11707090

Комплект:1

Примечание:

№ на схеме:10

Наименование:Extinction device

Каталожный номер:60126312

Комплект:1

Примечание:

№ на схеме:11

Наименование:Throttle support

Каталожный номер:13308577

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, connector

Каталожный номер:11418716

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:15

Наименование:transitional joint of flameout control

Каталожный номер:11419366

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw M10x50GB70.1 10.9

Каталожный номер:A210204000356

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:23000169

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bracket SY215C9M2KS.1.3.6.9

Каталожный номер:13177785

Комплект:1

Примечание:

№ на схеме:22

Наименование:Protecting

Каталожный номер:13180305

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M12x30GB5783

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:24

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:
