Комплектующие редуктора (часть 2) 60180835

← Комплектующие редуктора (часть 1) 60180835 Ковш 12542894 →

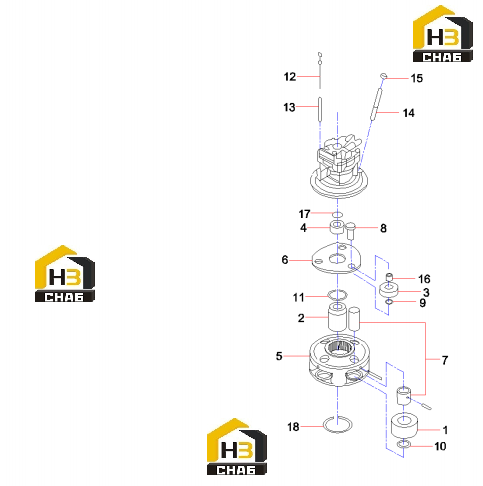

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear, planetary

Каталожный номер:60065230

Комплект:4

Примечание:

№ на схеме:2

Наименование:Gear, sun

Каталожный номер:60065228

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear, planetary

Каталожный номер:60065229

Комплект:3

Примечание:

№ на схеме:4

Наименование:Gear, sun

Каталожный номер:60065227

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket

Каталожный номер:60065319

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:60065318

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear GP, planetary

Каталожный номер:60065226

Комплект:4

Примечание:

№ на схеме:8

Наименование:Shaft, planetary gear

Каталожный номер:60008608

Комплект:3

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60008616

Комплект:3

Примечание:

№ на схеме:10

Наименование:Gasket, planet gear

Каталожный номер:B229900002800

Комплект:4

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:60065255

Комплект:1

Примечание:

№ на схеме:12

Наименование:Dipstick, oil

Каталожный номер:60008605

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube, dipstick, oil

Каталожный номер:60008614

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe, oil feed

Каталожный номер:60008615

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover, breathing tube

Каталожный номер:B229900002437

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve, shaft

Каталожный номер:60008727

Комплект:3

Примечание:

№ на схеме:17

Наименование:Ring, snap

Каталожный номер:60008875

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, snap

Каталожный номер:60008876

Комплект:1

Примечание:
