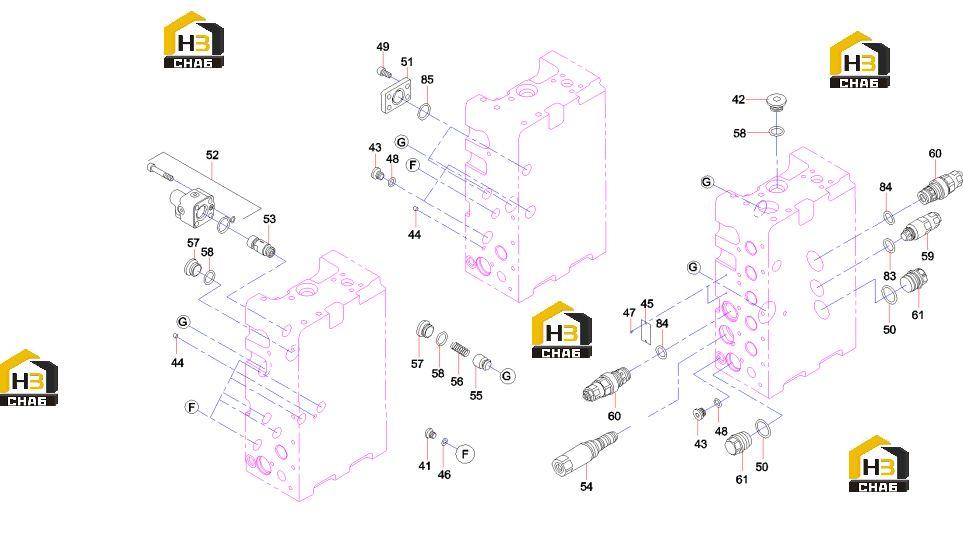

Комплектующие распределительного клапана (часть 2) 60008123

← Комплектующие распределительного клапана (часть 1) 60008123 Комплектующие распределительного клапана (часть 3) 60008123 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:41

Наименование:Plug

Каталожный номер:60008711

Комплект:7

Примечание:

№ на схеме:42

Наименование:Plug

Каталожный номер:60008712

Комплект:3

Примечание:

№ на схеме:43

Наименование:Plug

Каталожный номер:60008713

Комплект:6

Примечание:

№ на схеме:44

Наименование:Setscrew

Каталожный номер:60008728

Комплект:5

Примечание:

№ на схеме:45

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-ring

Каталожный номер:60008697

Комплект:7

Примечание:

№ на схеме:47

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:

№ на схеме:48

Наименование:O-ring

Каталожный номер:60008700

Комплект:7

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:60008717

Комплект:8

Примечание:

№ на схеме:50

Наименование:O-ring

Каталожный номер:60100516

Комплект:2

Примечание:

№ на схеме:51

Наименование:Flange

Каталожный номер:60008781

Комплект:2

Примечание:

№ на схеме:52

Наименование:Bolt

Каталожный номер:60100494

Комплект:2

Примечание:

№ на схеме:53

Наименование:Assy logic poppet

Каталожный номер:60221776

Комплект:1

Примечание:

№ на схеме:54

Наименование:Valve, arm regeneration

Каталожный номер:60100484

Комплект:1

Примечание:

№ на схеме:55

Наименование:Valve, check

Каталожный номер:60008783

Комплект:8

Примечание:

№ на схеме:56

Наименование:Spring

Каталожный номер:60008817

Комплект:10

Примечание:

№ на схеме:57

Наименование:Plug

Каталожный номер:60008715

Комплект:11

Примечание:

№ на схеме:58

Наименование:O-ring

Каталожный номер:60008705

Комплект:17

Примечание:

№ на схеме:59

Наименование:Valve, throttle

Каталожный номер:60100490

Комплект:6

Примечание:

№ на схеме:60

Наименование:Valve, throttle

Каталожный номер:60100488

Комплект:2

Примечание:

№ на схеме:61

Наименование:Plug

Каталожный номер:60100465

Комплект:2

Примечание:

№ на схеме:83

Наименование:O-ring

Каталожный номер:60100517

Комплект:3

Примечание:

№ на схеме:84

Наименование:O-ring

Каталожный номер:60100515

Комплект:21

Примечание:

№ на схеме:85

Наименование:O-ring

Каталожный номер:60100513

Комплект:14

Примечание:
