Бак топливный 13371269

← Комплектующие лобового стекла 60122069 Бак гидравлический 13252695 →

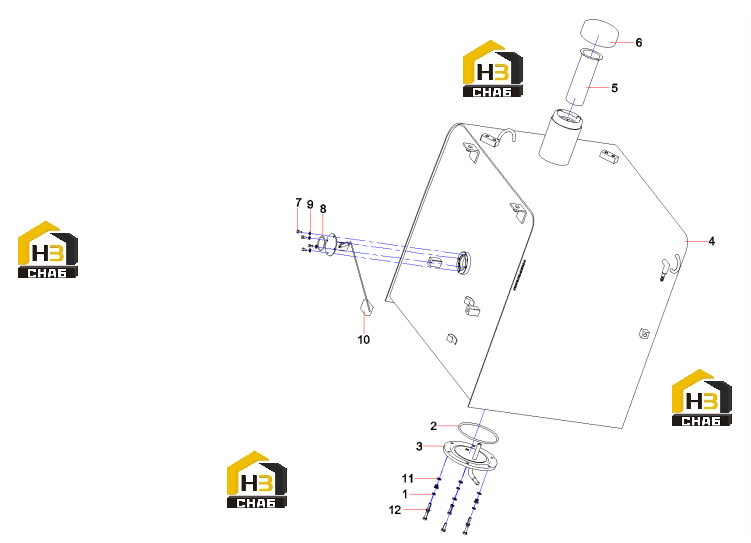

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:8GB93

№ на схеме:2

Наименование:Seal, O-ring

Каталожный номер:B230101000934

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover GP, bottom

Каталожный номер:12656668

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fuel Tank SY235C9.1.3.5.1.1A

Каталожный номер:13371270

Комплект:1

Примечание:

№ на схеме:5

Наименование:Strainer AS, fuel (float gauge)

Каталожный номер:60117826

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover, lock, fuel tank

Каталожный номер:A290000002193

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:4

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000457

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:10

Наименование:Sensor GP, fuel level

Каталожный номер:60029642

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:12

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:6

Примечание:
