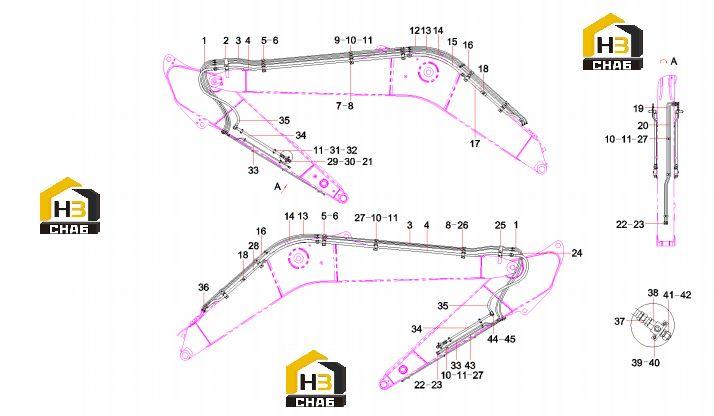

Трубопровод стрелы 13020568

← Трубопровод стрелы 11777805 Система электрическая (часть 1) 11593958 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber Hose

Каталожный номер:60222649

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pipe Clamp SY335C9I4K.9B.2A.11

Каталожный номер:12942020

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steel Pipe

Каталожный номер:12978302

Комплект:5

Примечание:

№ на схеме:4

Наименование:Front Pipe

Каталожный номер:12978300

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clamp, pipe

Каталожный номер:11881917

Комплект:12

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:21027533

Комплект:12

Примечание:

№ на схеме:7

Наименование:Pipe Clamp SY220A.10H.5

Каталожный номер:12679037

Комплект:5

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000466

Комплект:24

Примечание:

№ на схеме:9

Наименование:Clamp,pipe,upper

Каталожный номер:10806840

Комплект:6

Примечание:

№ на схеме:10

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:24

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000512

Комплект:28

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103000308

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103005296

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103000332

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:21029473

Комплект:2

Примечание:

№ на схеме:16

Наименование:steel pipe

Каталожный номер:12942026

Комплект:5

Примечание:

№ на схеме:17

Наименование:Steel Pipe

Каталожный номер:12941917

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:A229900002384

Комплект:2

Примечание:

№ на схеме:19

Наименование:Steel Pipe

Каталожный номер:12976156

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel Pipe

Каталожный номер:12976049

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M8x25GB70.1 10.9

Каталожный номер:A210204000341

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:5

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:A820205000947

Комплект:5

Примечание:

№ на схеме:24

Наименование:Rubber Hose

Каталожный номер:60222648

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe Clamp SY335C9I4K.9B.2A.12

Каталожный номер:12942022

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pipe Clamp SY335C9I4K.9B.2A.13

Каталожный номер:12942023

Комплект:5

Примечание:

№ на схеме:27

Наименование:Tube clamp

Каталожный номер:12942739

Комплект:12

Примечание:

№ на схеме:28

Наименование:Steel Pipe

Каталожный номер:12942024

Комплект:1

Примечание:

№ на схеме:29

Наименование:Upper single tube clamp

Каталожный номер:10457139

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:A820101219653

Комплект:4

Примечание:

№ на схеме:32

Наименование:Screw M10x50GB70.1 10.9

Каталожный номер:A210204000356

Комплект:8

Примечание:

№ на схеме:33

Наименование:Steel tube assembly of bucket rod

Каталожный номер:12978304

Комплект:2

Примечание:

№ на схеме:34

Наименование:Steel Pipe

Каталожный номер:13103325

Комплект:2

Примечание:

№ на схеме:35

Наименование:Rubber Hose

Каталожный номер:60224951

Комплект:2

Примечание:

№ на схеме:36

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:37

Наименование:Connector, pipe

Каталожный номер:B210780001703

Комплект:2

Примечание:

№ на схеме:38

Наименование:High pressure ball valve

Каталожный номер:60233859

Комплект:2

Примечание:

№ на схеме:39

Наименование:pressure plate SY335C9I4K.9A.2

Каталожный номер:12457867

Комплект:2

Примечание:

№ на схеме:40

Наименование:Screw M12x70GB70.1 10.9

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:41

Наименование:Plug, pipe

Каталожный номер:A229900002390

Комплект:2

Примечание:

№ на схеме:42

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:2

Примечание:

№ на схеме:43

Наименование:Steel Pipe

Каталожный номер:12978306

Комплект:1

Примечание:

№ на схеме:44

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:45

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:8

Примечание:
