Трубопровод пилотный sy215cai4k.1.2b 12721922

← Трубопровод гидравлической системы пилотный sy215cai4k.1.2b 12721922 Трубопровод возврата масла sy215cai4k.1.2b.4 12864835 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

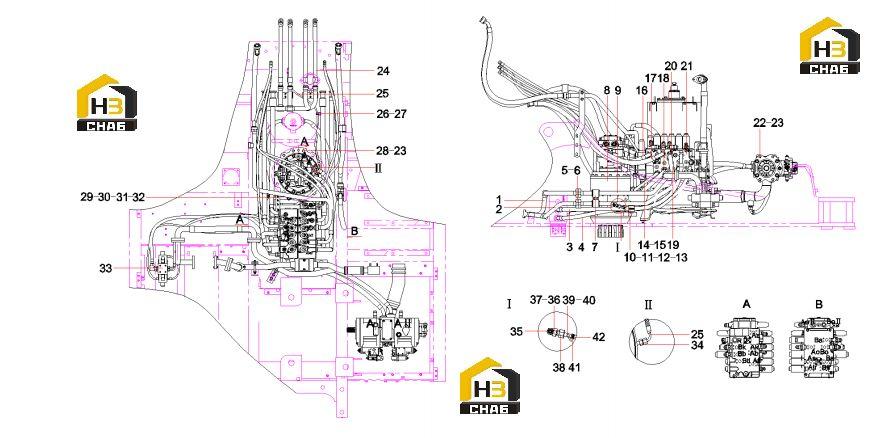

№ на схеме:1

Наименование:Pipe, head end, boom cylinder

Каталожный номер:11539135

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe, rod end, boom cylinder

Каталожный номер:11539237

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:4

Наименование:Hose,rubber

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:5

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:8

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:5

Примечание:

№ на схеме:7

Наименование:Plate, pressure

Каталожный номер:11539353

Комплект:1

Примечание:

№ на схеме:8

Наименование:Reducer,swing GP

Каталожный номер:B229900003821

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tube

Каталожный номер:11871467

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate, upper

Каталожный номер:A810406012423

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plate, lower

Каталожный номер:A810406012424

Комплект:2

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:A820606010360

Комплект:12

Примечание:

№ на схеме:13

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pipe GP,steel

Каталожный номер:11539375

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-Ring

Каталожный номер:60000846

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose,rubber

Каталожный номер:60116780

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:18

Наименование:Pipe GP,steel

Каталожный номер:11531616

Комплект:1

Примечание:

№ на схеме:19

Наименование:Tube

Каталожный номер:11871465

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:12

Примечание:

№ на схеме:21

Наименование:Valve, main control

Каталожный номер:60008123

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M20x55GB70.1 10.9

Каталожный номер:A210204000300

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:17

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103002294

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M20x60GB5783 10.9

Каталожный номер:A210111000062

Комплект:13

Примечание:

№ на схеме:29

Наименование:Clamp

Каталожный номер:11539370

Комплект:1

Примечание:

№ на схеме:30

Наименование:U-bolt

Каталожный номер:11539392

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:33

Наименование:Quartering hammer and crusher

Каталожный номер:12864780

Комплект:1

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:37

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:38

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:39

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:40

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:
