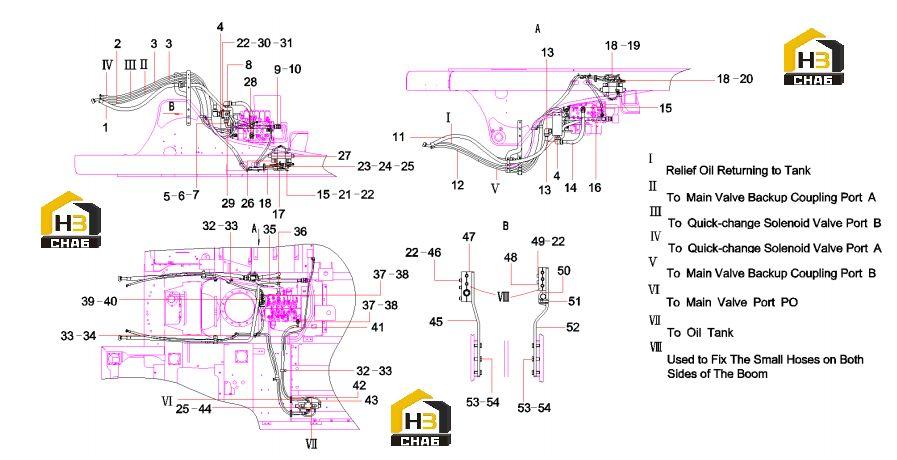

Трубопровод гидравлической системы 12864780

← Комплектующие распределительного клапана (часть 3) 60008123 Система кондиционирования воздуха 11603280 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103006222

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:21023381

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103004607

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bracket, ball valve

Каталожный номер:10760150

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12GB93

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:7

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:2

Примечание:

№ на схеме:8

Наименование:3-way ball valve

Каталожный номер:60233860

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose,rubber

Каталожный номер:60119710

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103004116

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780001241

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103002632

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:12

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103001241

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103000619

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000180

Комплект:5

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:10790350

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000512

Комплект:13

Примечание:

№ на схеме:23

Наименование:Block - Connecting (Solenoid)

Каталожный номер:10184460

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:26

Наименование:Valve - Relief

Каталожный номер:60007946

Комплект:1

Примечание:

№ на схеме:27

Наименование:Valve - Solenoid (Directional)

Каталожный номер:60010160

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:29

Наименование:Connector, pipe

Каталожный номер:B210780001005

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, pipe, upper

Каталожный номер:10184264

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:3

Примечание:

№ на схеме:33

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:34

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:2

Примечание:

№ на схеме:35

Наименование:Steel Pipe

Каталожный номер:12709159

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pipe GP, steel

Каталожный номер:11455270

Комплект:1

Примечание:

№ на схеме:37

Наименование:Connector

Каталожный номер:11454532

Комплект:3

Примечание:

№ на схеме:38

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:3

Примечание:

№ на схеме:39

Наименование:Valve GP

Каталожный номер:60104996

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw M12x90GB70.1 10.9

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:41

Наименование:Hose, rubber

Каталожный номер:B230103004021

Комплект:1

Примечание:

№ на схеме:42

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:2

Примечание:

№ на схеме:43

Наименование:Hose, rubber

Каталожный номер:B230103004613

Комплект:1

Примечание:

№ на схеме:44

Наименование:Screw M6x90GB70.1

Каталожный номер:A210204000182

Комплект:4

Примечание:

№ на схеме:45

Наименование:Right Supporting

Каталожный номер:13061939

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:3

Примечание:

№ на схеме:47

Наименование:Clamp, pipeSY335C9I4K.9B.1-3

Каталожный номер:12940099

Комплект:2

Примечание:

№ на схеме:48

Наименование:Clamp, pipeSY335C9I4K.9B.1-2

Каталожный номер:12940098

Комплект:2

Примечание:

№ на схеме:49

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:50

Наименование:Clamp, pipe

Каталожный номер:11881917

Комплект:1

Примечание:

№ на схеме:51

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:1

Примечание:

№ на схеме:52

Наименование:Left Supporting

Каталожный номер:13061941

Комплект:1

Примечание:

№ на схеме:53

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:6

Примечание:

№ на схеме:54

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:
