Соединения гидравлической системы sy215cai4k.1.4a.3a 12922706

← Соединения распределительного клапана sy215cai4k.1.4a.3a 12922706 Соединения sy215cai4k.1.4a.2 12922672 →

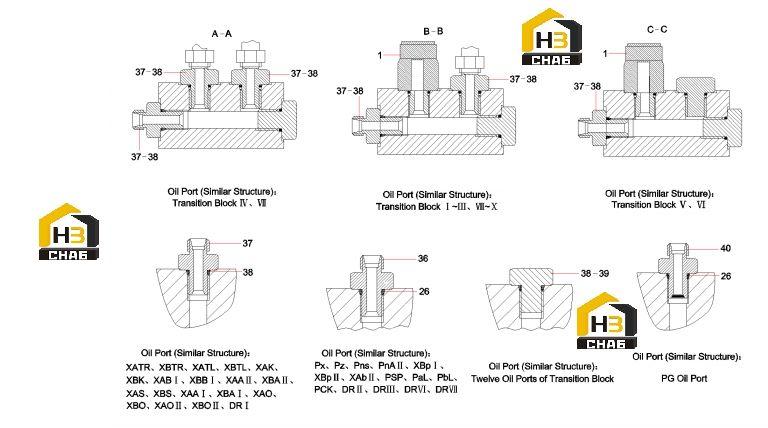

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:17

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:A820205000940

Комплект:15

Примечание:

№ на схеме:37

Наименование:Connector

Каталожный номер:A820205000946

Комплект:39

Примечание:

№ на схеме:38

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:51

Примечание:

№ на схеме:39

Наименование:Plug

Каталожный номер:A820205000947

Комплект:12

Примечание:

№ на схеме:40

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:1

Примечание:
