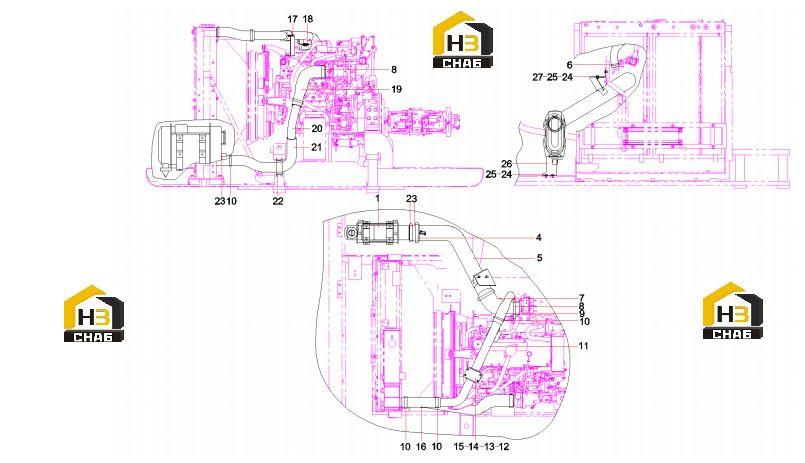

Система впускная sy215cai4k.1.3.4a 11925249

← Радиатор 60231326 Фильтр воздушный 60069049 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air cleaner

Каталожный номер:60069049

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp, T-type

Каталожный номер:A229900002683

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, air inlet

Каталожный номер:11450032

Комплект:1

Примечание:

№ на схеме:4

Наименование:Anchor ear, T-type

Каталожный номер:A229900003293

Комплект:2

Примечание:

№ на схеме:5

Наименование:Air intake steel tube assembly

Каталожный номер:11925087

Комплект:1

Примечание:

№ на схеме:6

Наименование:Anchor ear, T-type

Каталожный номер:A229900002031

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rear air inlet rubber

Каталожный номер:11924890

Комплект:1

Примечание:

№ на схеме:8

Наименование:Anchor ear, T-type

Каталожный номер:A210855000052

Комплект:2

Примечание:

№ на схеме:9

Наименование:Intercooled air-intake

Каталожный номер:12163023

Комплект:1

Примечание:

№ на схеме:10

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:6

Примечание:

№ на схеме:11

Наименование:Air-intake steel tube

Каталожный номер:12159076

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:14

Наименование:Clamp, pipe

Каталожный номер:11373093

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bushing, rubber

Каталожный номер:11373095

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:11597608

Комплект:1

Примечание:

№ на схеме:17

Наименование:Air-intake steel tube

Каталожный номер:12158908

Комплект:1

Примечание:

№ на схеме:18

Наименование:Supporting

Каталожный номер:12159091

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rubber Hose ISY215CAI4K.1.3.4A

Каталожный номер:11922666

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel Tube SY215CAI4K.1.3.4A-2

Каталожный номер:11922694

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rubber Hose

Каталожный номер:11924837

Комплект:1

Примечание:

№ на схеме:22

Наименование:bushingl SY235C9I4K.1.3.4-23

Каталожный номер:12707978

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sensor, pressure

Каталожный номер:60053691

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000512

Комплект:12

Примечание:

№ на схеме:26

Наименование:Air Cleaner Bracket

Каталожный номер:11889133

Комплект:1

Примечание:

№ на схеме:27

Наименование:SY215CAI4K.1.6B

Каталожный номер:13137791

Комплект:1

Примечание:
