Система демпфирования и передачи sy215cai 11918403

← Системы двигателя sy215cai4k.1.3a 11930335 Система выхлопная sy215cai4k.1.3.2a 11929904 →

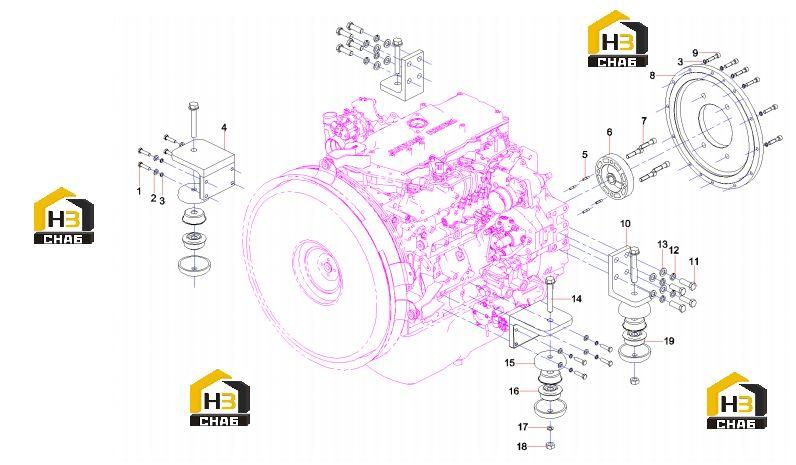

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x35GB5783 10.9

Каталожный номер:A210111000026

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:4

Наименование:Support, engine, front

Каталожный номер:11420244

Комплект:2

Примечание:

№ на схеме:5

Наименование:Dowel pin

Каталожный номер:A210503000041

Комплект:4

Примечание:

№ на схеме:6

Наименование:Coupling, shaft

Каталожный номер:60097788

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M16x55GB70.1 10.9

Каталожный номер:A210204000312

Комплект:4

Примечание:

№ на схеме:8

Наименование:End cover

Каталожный номер:11918340

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:12

Примечание:

№ на схеме:10

Наименование:Support, engine, rear

Каталожный номер:11420196

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M16x50GB5783 10.9

Каталожный номер:A210111000243

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000642

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000514

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt SY310C1.1.3.1-2

Каталожный номер:A820301021297

Комплект:4

Примечание:

№ на схеме:15

Наименование:Coaster, bowl

Каталожный номер:A820101341529

Комплект:8

Примечание:

№ на схеме:16

Наименование:Cushion

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:17

Наименование:Washer 18(GB1230)

Каталожный номер:A210491000144

Комплект:8

Примечание:

№ на схеме:18

Наименование:Nut SY310C1.1.3.1-4

Каталожный номер:A820204000534

Комплект:4

Примечание:

№ на схеме:19

Наименование:Cushion

Каталожный номер:-

Комплект:4

Примечание:Modification or other
