Механизм управления ходом 10898021

← Комплектующие кабины водителя s215cai4k.1.5a 13244269 Сиденье водителя в сборе sy335c9i4k.1.5 13231689 →

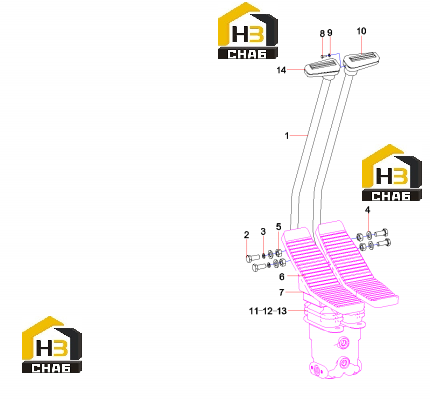

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control LeverSY215C9.1.5.2.1

Каталожный номер:13162846

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:6

Наименование:Sleeve, rubber

Каталожный номер:10562715

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pedal

Каталожный номер:10562696

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60060562

Комплект:2

Примечание:

№ на схеме:10

Наименование:Handle, right

Каталожный номер:12691132

Комплект:1

Примечание:

№ на схеме:11

Наименование:Block, connection

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000313

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000334

Комплект:4

Примечание:

№ на схеме:14

Наименование:Handle, left

Каталожный номер:12688927

Комплект:1

Примечание:
