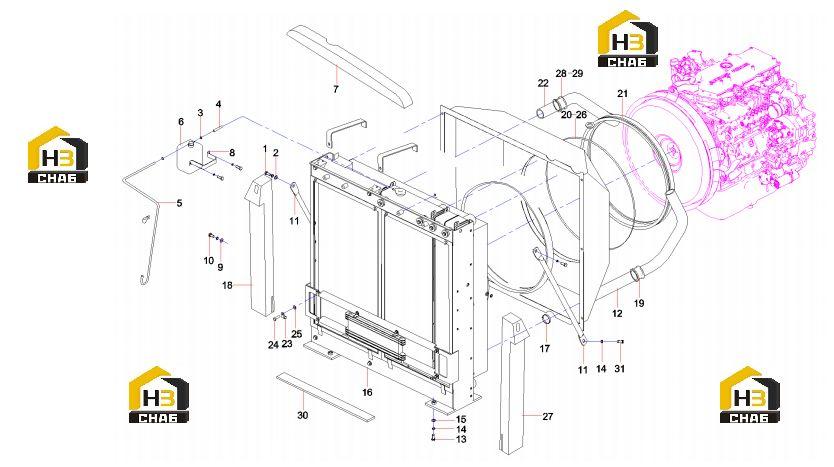

Корпус радиатора sy215cai4k.1.3.3a 11925314

← Система выхлопная sy215cai4k.1.3.2a 11929904 Радиатор 60231326 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:3

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:A820606030372

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:7

Наименование:Foam

Каталожный номер:11606835

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:10

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:11

Наименование:Support SY215CAI4K.1.3A.3-4

Каталожный номер:13131316

Комплект:2

Примечание:

№ на схеме:12

Наименование:Water outlet tube of

Каталожный номер:12163004

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000642

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000514

Комплект:4

Примечание:

№ на схеме:16

Наименование:Radiator

Каталожный номер:60231326

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose clamp

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:18

Наименование:sponge SY215CAI4K.1.6A-5

Каталожный номер:11925682

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sleeve

Каталожный номер:11871435

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:A229900005171

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover, rubber

Каталожный номер:10769567

Комплект:1

Примечание:

№ на схеме:22

Наименование:Radiator Intake

Каталожный номер:12162955

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:3

Примечание:

№ на схеме:24

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:3

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000637

Комплект:3

Примечание:

№ на схеме:26

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sponge SY215CAI4K.1.6A-2

Каталожный номер:11925679

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clip, hose

Каталожный номер:A820101213068

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bottom Sponge

Каталожный номер:13504277

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M16x60GB5783 10.9

Каталожный номер:A210111000055

Комплект:2

Примечание:
