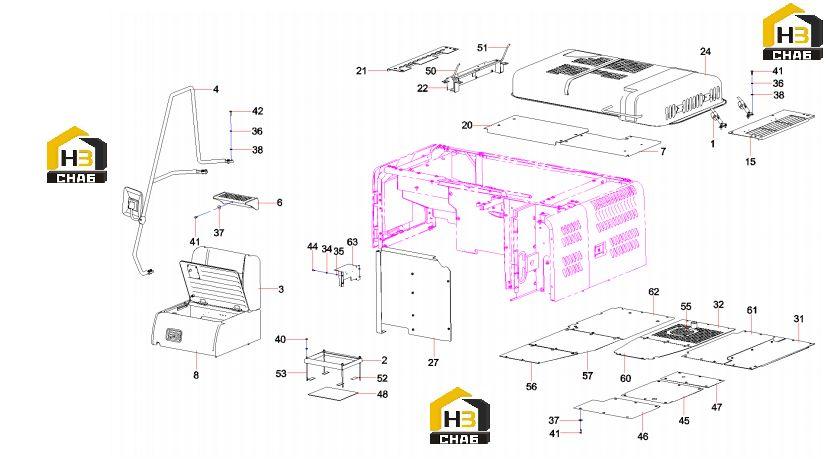

Комплектующие кузова кабины sy21 13146637

← Схема электрическая кондиционера 10473304 Обвес каркаса кабины sy21 13146637 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bracket, battery

Каталожный номер:A810599001149

Комплект:1

Примечание:

№ на схеме:3

Наименование:Trim cover SY215CAI3K.1.6A.13

Каталожный номер:11888665

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hand rail SY215CAI3K.1.6A.15

Каталожный номер:11885740

Комплект:1

Примечание:

№ на схеме:6

Наименование:Footplate

Каталожный номер:11887034

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cover Plate SY215CAI4K.1.6B.1

Каталожный номер:13128370

Комплект:1

Примечание:

№ на схеме:8

Наименование:Battery Box Assy

Каталожный номер:13101096

Комплект:1

Примечание:

№ на схеме:15

Наименование:Left Upper Rear Cover Plate

Каталожный номер:13128445

Комплект:1

Примечание:

№ на схеме:20

Наименование:Middle(B) plate SY215CAI4K.1.6B.3

Каталожный номер:13128612

Комплект:1

Примечание:

№ на схеме:21

Наименование:right upper rear cover plate

Каталожный номер:13128648

Комплект:1

Примечание:

№ на схеме:22

Наименование:SUPPORTING BRACKET

Каталожный номер:13128704

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bonnet Assy.

Каталожный номер:13101635

Комплект:1

Примечание:

№ на схеме:27

Наименование:left front spacing plate assembly

Каталожный номер:13501675

Комплект:1

Примечание:

№ на схеме:31

Наименование:Back cover

Каталожный номер:12829413

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cover Plate

Каталожный номер:12829423

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:24000633

Комплект:6

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:24000513

Комплект:80

Примечание:

№ на схеме:37

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:148

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:24000639

Комплект:23

Примечание:

№ на схеме:40

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:41

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:135

Примечание:

№ на схеме:42

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:36

Примечание:

№ на схеме:44

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:45

Наименование:Coverplate, rear middle

Каталожный номер:A820101117949

Комплект:1

Примечание:

№ на схеме:46

Наименование:Coverplate, bottom front, cab

Каталожный номер:A820101117950

Комплект:1

Примечание:

№ на схеме:47

Наименование:Coverplate, bottom

Каталожный номер:A820101119480

Комплект:1

Примечание:

№ на схеме:48

Наименование:Cushion, battery

Каталожный номер:A820606020243

Комплект:1

Примечание:

№ на схеме:50

Наименование:Spring, rear

Каталожный номер:A829900002847

Комплект:1

Примечание:

№ на схеме:51

Наименование:Spring, front

Каталожный номер:A829900002848

Комплект:1

Примечание:

№ на схеме:52

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:53

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:55

Наименование:Cover

Каталожный номер:A820101357570

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bottom covered plate of fuel

Каталожный номер:11885497

Комплект:1

Примечание:

№ на схеме:57

Наименование:Bottom cover plate of hydraulic oil

Каталожный номер:11885588

Комплект:1

Примечание:

№ на схеме:60

Наименование:Main valve seat cover plate

Каталожный номер:12829387

Комплект:1

Примечание:

№ на схеме:61

Наименование:Back cover

Каталожный номер:12755003

Комплект:1

Примечание:

№ на схеме:62

Наименование:Right rear bottom cover plate

Каталожный номер:12755112

Комплект:1

Примечание:

№ на схеме:63

Наименование:plate SY235C9I4K.1.6-1

Каталожный номер:11824923

Комплект:1

Примечание:
