Комплектующие кожуха вентилятора 60264061

← Система отбора мощности 60264651 Комплектующие глушителя (часть 1) 60264350 →

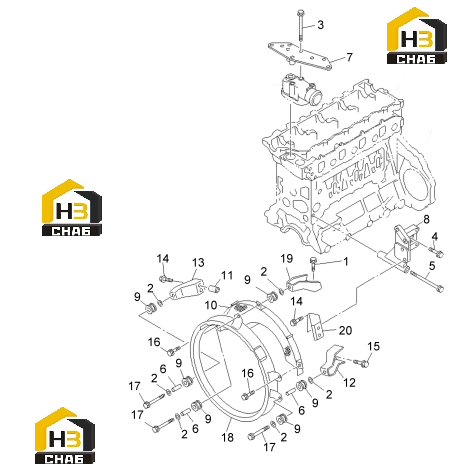

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:60264600

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:60264686

Комплект:6

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:60264558

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:60264547

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:60264588

Комплект:1

Примечание:

№ на схеме:6

Наименование:DISTANCE TUBE

Каталожный номер:60264776

Комплект:3

Примечание:

№ на схеме:7

Наименование:BRACKET

Каталожный номер:60264146

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRACKET

Каталожный номер:60264172

Комплект:1

Примечание:

№ на схеме:9

Наименование:RUBBER

Каталожный номер:60264102

Комплект:6

Примечание:

№ на схеме:10

Наименование:FAN GUARD

Каталожный номер:60264764

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:60264698

Комплект:2

Примечание:

№ на схеме:12

Наименование:STAY

Каталожный номер:60264183

Комплект:1

Примечание:

№ на схеме:13

Наименование:STAY

Каталожный номер:60264179

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:60264551

Комплект:4

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:60264553

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:60264599

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:60264555

Комплект:3

Примечание:

№ на схеме:18

Наименование:FAN SHROUD

Каталожный номер:60264761

Комплект:1

Примечание:

№ на схеме:19

Наименование:STAY

Каталожный номер:60264183

Комплект:1

Примечание:

№ на схеме:20

Наименование:BRACKET

Каталожный номер:60264136

Комплект:1

Примечание:
