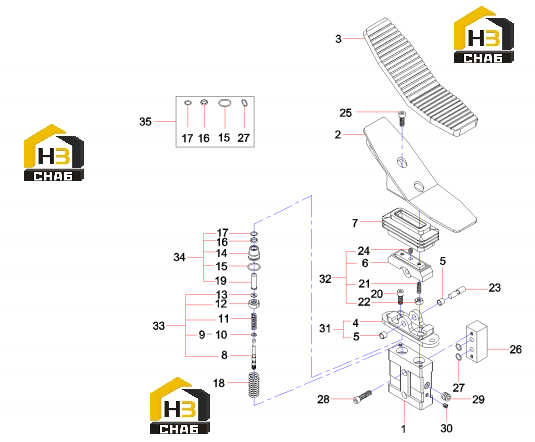

Клапан педали b220401000848

← Трубопровод управления гидравлической системы sy215cai4k.1.4a.1a 12922616 Клапан контрольно-регулирующий 60170604 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:60210248

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pedal

Каталожный номер:60210249

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, pedal

Каталожный номер:60210250

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:60210252

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve

Каталожный номер:60210253

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cam

Каталожный номер:60210255

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sheath, corrugated

Каталожный номер:60210256

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spool, valve

Каталожный номер:60210258

Комплект:2

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:60210259

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seat, spring

Каталожный номер:60210457

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:60210456

Комплект:2

Примечание:

№ на схеме:12

Наименование:Seat, spring

Каталожный номер:60210260

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ring, retaining

Каталожный номер:60210261

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60210262

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60210263

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, dust

Каталожный номер:60210454

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal, pushrod

Каталожный номер:60210264

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:60210265

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pushrod, valve

Каталожный номер:60210266

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:60210267

Комплект:2

Примечание:

№ на схеме:21

Наименование:Screw, adjusting

Каталожный номер:60210268

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:60210452

Комплект:2

Примечание:

№ на схеме:23

Наименование:Camshaft

Каталожный номер:60210453

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw, adjusting

Каталожный номер:60211565

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60210269

Комплект:2

Примечание:

№ на схеме:26

Наименование:Block, connecting

Каталожный номер:60210270

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60210271

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60210272

Комплект:2

Примечание:

№ на схеме:29

Наименование:Plug, screw

Каталожный номер:60210273

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plug, screw

Каталожный номер:60210274

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cover GP

Каталожный номер:60210251

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cam GP

Каталожный номер:60210254

Комплект:1

Примечание:

№ на схеме:33

Наименование:Spool AS, valve

Каталожный номер:60210257

Комплект:2

Примечание:

№ на схеме:34

Наименование:Plunger GP

Каталожный номер:60210455

Комплект:1

Примечание:

№ на схеме:35

Наименование:Seal AS

Каталожный номер:60210275

Комплект:1

Примечание:
